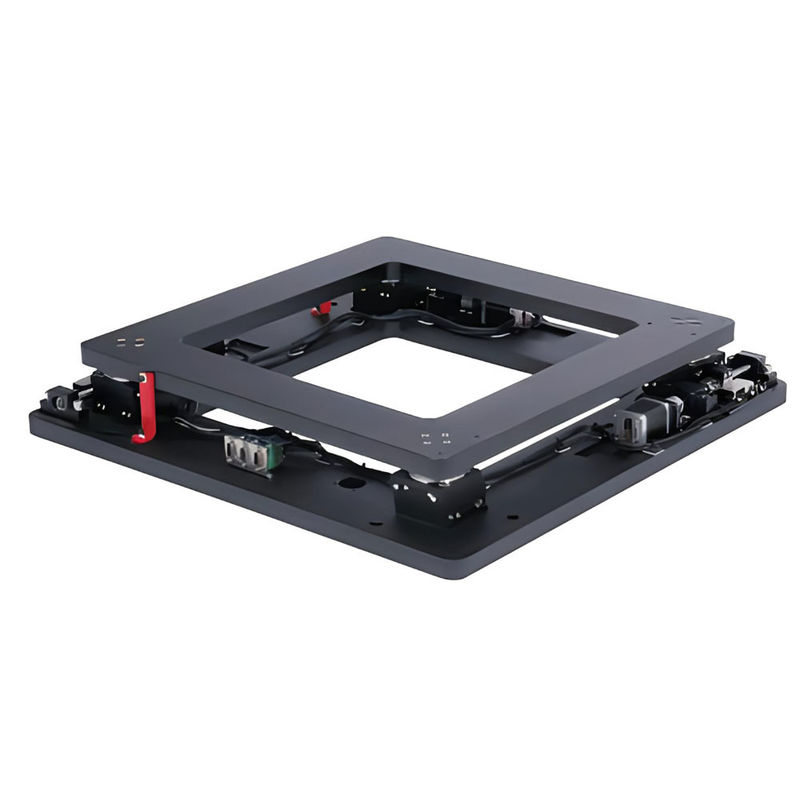

YK-XXY350 XXY UVW XYR Υψηλής ακρίβειας εγκατάσταση ευθυγράμμισης για αυτοματοποίηση ελέγχου κίνησης

1. Σύνοψη προϊόντων

Η πλατφόρμα θέσης μπορεί να χωριστεί σε τέσσερις τύπους: πλατφόρμα θέσης XYθ, πλατφόρμα θέσης UVW, πλατφόρμα θέσης XXY και πλατφόρμα θέσης XXYY.

XYθ Πλατφόρμα θέσης

Είναι κατασκευασμένο από μονάδες ελέγχου κίνησης προς την κατεύθυνση Χ και προς την κατεύθυνση Υ, και έναν περιστρεφόμενο μηχανισμό στην κορυφή.Μπορεί να επιτύχει την τοποθέτηση και τον έλεγχο γωνίας του εργαστηρίου στο επίπεδο XY ενώ η γωνία του αντικειμένου είναι επίσης σωστήΗ ακρίβεια του είναι υψηλότερη από τις συνηθισμένες πλατφόρμες θέσης.

Πλατφόρμα θέσης UVW:

Πλατφόρμα εντοπισμού θέσης UVW: αποτελείται από 2 σύνολα μονάδων ελέγχου κίνησης προς την κατεύθυνση X και 1 σύνολο μονάδων ελέγχου κίνησης προς την κατεύθυνση Y, συν έναν άξονα ελέγχου περιστροφής στην κορυφή.Η πλατφόρμα θέσης UVW μπορεί να κάνει περιστροφή με βάση οποιοδήποτε σημείο στο επίπεδο εργασίας, ενώ κινείται οριζόντια προς οποιαδήποτε κατεύθυνση στην πλατφόρμα.Η πλατφόρμα τοποθέτησης UVW έχει τα πλεονεκτήματα της υψηλότερης ακρίβειας και της ισχυρότερης δομικής ακαμψίας σε σύγκριση με τη δομή τριών άξων XYθ. Πολύ κατάλληλο για σενάρια εφαρμογών ευαίσθητων στον χώρο εγκατάστασης.

Πλατφόρμα θέσης XXY:

Πλατφόρμα XXY: Αποτελείται από δύο σετ μονάδων ελέγχου κίνησης προς την κατεύθυνση X, ένα σετ μονάδων ελέγχου κίνησης προς την κατεύθυνση του άξονα Y και ένα σετ μονάδας ελέγχου κίνησης ελεύθερου άξονα.Μπορεί να παράγει διαφορετικές γωνίες περιστροφής θ ενώ κινείται σε οποιαδήποτε κατεύθυνση XXY, και η ακρίβεια του είναι πολύ υψηλή.

Λειτουργία συστήματος θέσης πλατφόρμας XXY

1Η ακρίβεια της ευθυγράμμισης είναι αρκετά υψηλή, και η ταχύτητα απόκρισης είναι επίσης γρήγορη.

2.Μπορούν να προσδιοριστούν διάφοροι στόχοι, συμπεριλαμβανομένων των σταυρωμένων σημείων, των κεντρικών σημείων, των διασταυρώσεων ευθείας γραμμής, των προτύπων και των σταγόνων νερού κλπ.

3- Ευέλικτη εγκατάσταση: τόσο η πλατφόρμα όσο και η κάμερα μπορούν να τοποθετηθούν προς τα κάτω ή προς τα πάνω, και ο ορθογώνιος ρομπότ/ορθογώνιος μονούλος Y μετακινεί την κάμερα.

4. Μια ποικιλία μεθόδων επικοινωνίας: Υποστήριξη σειριακής επικοινωνίας και επικοινωνίας TCP / IP, υποστήριξη τυποποιημένου πρωτοκόλλου MODBUS και άλλες μεθόδους επικοινωνίας μπορούν να προσαρμοστούν.

Πλατφόρμα θέσης XXYY:

Πλατφόρμα ζεύξης XXYY: Αποτελείται από δύο σετ μονάδων ελέγχου κίνησης στον άξονα X και δύο σετ μονάδων ελέγχου κίνησης στον άξονα Y. Είναι η πιο περίπλοκη πλατφόρμα θέσης με τη μεγαλύτερη ακρίβεια,ταχύτητα και ακαμψία.

Εφαρμογές:
Ως μέρος μηχανικής εκτέλεσης σε σύστημα υψηλής ακρίβειας θέσης.εξοπλισμός δοκιμών, μηχανές παραγωγής LCD και οπτικών προϊόντων (οπτικές ίνες, οπτικοί φακοί, κλπ.), μηχανές έκθεσης, μηχανές συγκόλλησης, μηχανές εκτύπωσης μάσκων, τοποθέτηση WAFER, εγκατάσταση εξαρτημάτων,Μηχανή τρύπησης PCB, Ελέγχου χαρακτηριστικών φωτισμού LCD, μηχανή κοπής, μηχανές ταινίας αυτοκόλλησης (LCD/FPC), μηχανές εκτύπωσης online κλπ.

2Προϊόντα

Έλεγχος αυτοματισμού

Το σύστημα ελέγχου της πλατφόρμας θέσης χρησιμοποιεί συνήθως ψηφιακή τεχνολογία ελέγχου, η οποία μπορεί να συνειδητοποιήσει αυτοματοποίηση και ευφυή έλεγχο και διαχείριση, να μειώσει την τεχνητή ένταση λειτουργίας,και βελτίωση της παραγωγικής αποδοτικότητας και της ποιότητας των προϊόντων.

Υψηλή ακρίβεια

Χρησιμοποιώντας υψηλής ακρίβειας ευθείες γραμμές καθοδήγησης σιδηροδρόμων, μπλοκ διαδρόμου, πατινάζ και άλλα στοιχεία στην πλατφόρμα,μπορεί να επιτύχει υψηλής ακρίβειας τοποθέτηση και μετάβαση για να καλύψει διάφορες ανάγκες υψηλής ακρίβειας..

Από ±1 έως ±10μm ακρίβεια ρύθμισης θέσης εξασφαλίζει υψηλή απόδοση των εφαρμογών των πελατών.

Γρήγορος και Σταθερός

Οι κινητήρες υψηλής ακρίβειας, όπως οι κινητήρες servo, χρησιμοποιούνται συνήθως στην πλατφόρμα, η οποία μπορεί να επιτύχει γρήγορο και σταθερό έλεγχο κίνησης και να βελτιώσει την αποδοτικότητα της παραγωγής.

Υψηλή αξιοπιστία

Μετά από αυστηρές δοκιμές και επιθεωρήσεις, έχει υψηλή αξιοπιστία και σταθερότητα και μπορεί να εξασφαλίσει μακροχρόνια σταθερή λειτουργία.

Μέχρι 80000 ώρες μέσος χρόνος ζωής δείχνει μεγάλη αξιοπιστία των πλατφορμών σε εφαρμογές αυτοματισμού

Εύκολο στη Χρήση

Η απλή διεπαφή εφαρμογής επιτρέπει την εύκολη λειτουργία των πλατφορμών και την ταχεία ενσωμάτωση στις εφαρμογές των πελατών

Μακροχρόνια εγγύηση

Μέχρι 3 χρόνια εγγύηση επιτρέπει στον πελάτη να μην ανησυχεί για την εξυπηρέτηση.

Ευέλικτη προσαρμογή

Υψηλή ποιότητα και ταχεία ευέλικτη προσαρμογή με βάση τις ανάγκες των πελατών.Η πλατφόρμα μπορεί να προσαρμοστεί και να αναβαθμιστεί σύμφωνα με διαφορετικά σενάρια εφαρμογής και τις ανάγκες της διαδικασίας για να προσαρμοστεί στη λειτουργία του αντισυμβαλλομένου διαφορετικών τύπων κομματιών κομματιών.

2Κανόνες ονομασίας

3Κύρια προδιαγραφές απόδοσης

3Μηχανικές διαστάσεις (mm)
