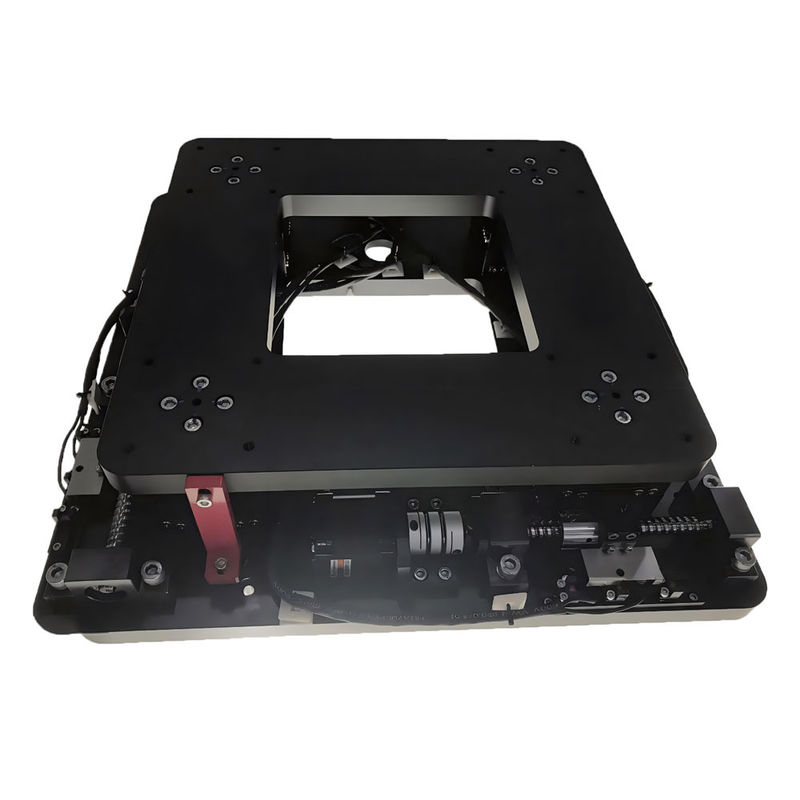

YK-XXY200 XXY UVW XYR Υψηλής ακρίβειας εγκατάσταση ευθυγράμμισης για αυτοματοποίηση ελέγχου κίνησης

1. Σύνοψη προϊόντων

Η πλατφόρμα θέσης μπορεί να χωριστεί σε τέσσερις τύπους: πλατφόρμα θέσης XYθ, πλατφόρμα θέσης UVW, πλατφόρμα θέσης XXY και πλατφόρμα θέσης XXYY.Αποτελείται από μονάδες ελέγχου και μονάδες λεπτής ρύθμισης που ελέγχουν την κίνηση προς τις κατευθύνσεις X και Y αντίστοιχα, για να επιτευχθεί ο σκοπός της ρύθμισης της θέσης και της γωνίας του εργασιακού τμήματος στην πλατφόρμα εργασίας.Η πλατφόρμα εντοπισμού θέσης χρησιμοποιείται κυρίως σε εφαρμογές αυτοματισμού υψηλής ταχύτητας και υψηλής ακρίβειας, όπως η κοπή πλακών, η ανίχνευση συσκευασίας, η μηχανή έκθεσης παραγωγής PCB κλπ.

XYθ Πλατφόρμα θέσης:
Είναι κατασκευασμένο από μονάδες ελέγχου κίνησης προς την κατεύθυνση Χ και προς την κατεύθυνση Υ, και έναν περιστρεφόμενο μηχανισμό στην κορυφή.Μπορεί να επιτύχει την τοποθέτηση και τον έλεγχο γωνίας του εργαστηρίου στο επίπεδο XY ενώ η γωνία του αντικειμένου είναι επίσης σωστήΗ ακρίβεια του είναι υψηλότερη από τις συνηθισμένες πλατφόρμες θέσης.

Πλατφόρμα θέσης UVW:

Αποτελείται από 2 σύνολα μονάδων ελέγχου κίνησης προς την κατεύθυνση X και 1 σύνολο μονάδων ελέγχου κίνησης προς την κατεύθυνση Y, συν έναν άξονα ελέγχου περιστροφής στην κορυφή.Η πλατφόρμα θέσης UVW μπορεί να κάνει περιστροφή με βάση οποιοδήποτε σημείο στο επίπεδο εργασίας, ενώ κινείται οριζόντια προς οποιαδήποτε κατεύθυνση στην πλατφόρμα.Η πλατφόρμα τοποθέτησης UVW έχει τα πλεονεκτήματα της υψηλότερης ακρίβειας και της ισχυρότερης δομικής ακαμψίας σε σύγκριση με τη δομή τριών άξων XYθ. Πολύ κατάλληλο για σενάρια εφαρμογών ευαίσθητων στον χώρο εγκατάστασης.

Πλατφόρμα XXY:

Αποτελείται από δύο σύνολα μονάδων ελέγχου κίνησης προς την κατεύθυνση X, ένα σύνολο μονάδων ελέγχου κίνησης προς την κατεύθυνση του άξονα Y και ένα σύνολο μονάδων ελέγχου κίνησης ελεύθερου άξονα.Μπορεί να παράγει διαφορετικές γωνίες περιστροφής θ ενώ κινείται σε οποιαδήποτε κατεύθυνση XXY, και η ακρίβεια του είναι πολύ υψηλή.

Πλατφόρμα ζεύξης XXYY:

Αποτελείται από δύο σετ μονάδων ελέγχου κίνησης άξονα Χ και δύο σετ μονάδων ελέγχου κίνησης άξονα Υ. Είναι η πιο περίπλοκη πλατφόρμα θέσης με την υψηλότερη ακρίβεια, ταχύτητα και ακαμψία.

Εφαρμογές:

Ως μέρος μηχανικής εκτέλεσης σε σύστημα υψηλής ακρίβειας θέσης.εξοπλισμός δοκιμών, μηχανές παραγωγής LCD και οπτικών προϊόντων (οπτικές ίνες, οπτικοί φακοί, κλπ.), μηχανές έκθεσης, μηχανές συγκόλλησης, μηχανές εκτύπωσης μάσκων, τοποθέτηση WAFER, εγκατάσταση εξαρτημάτων,Μηχανή τρύπησης PCB, Ελέγχου χαρακτηριστικών φωτισμού LCD, μηχανή κοπής, μηχανές ταινίας αυτοκόλλησης (LCD/FPC), μηχανές εκτύπωσης online κλπ.

2Προϊόντα

Διαρθρώσεις πλούσιων μεγεθών

Το υφιστάμενο κούφιο και στερεό σχέδιο του XXY στην πλατφόρμα, το οποίο μπορεί να ανταποκριθεί στις διαφορετικές ανάγκες σχεδιασμού του χρήστη.

Τεχνός και προσανατολισμένος στον πελάτη σχεδιασμός

Εξοικονομεί χώρο για τη χρήση του MINI Stage xyθ μεμονωμένη δομή για να συνειδητοποιήσει τους λεπτούς και ελαφρούς θεσμούς χωρίς μέσο κάθισμα.

Ο σχεδιασμός της κούφιας δομής μπορεί να χρησιμοποιηθεί ως συσκευή οπτικής επιθεώρησης ή ως δοκιμαστής κλίμακας.

Προσθέστε το σύστημα λιπαντικής σε κάθε τροχιά κίνησης για να βελτιώσετε τη διάρκεια ζωής και την ακρίβεια χρήσης της πλατφόρμας.

Τα υλικά υποβάλλονται σε επεξεργασία με υπερψυχρή επεξεργασία για την αποτελεσματική πρόληψη των παραλλαγών, βελτιώνοντας σημαντικά τη διάρκεια ζωής, την ποιότητα και την αποτελεσματικότητα.

Υψηλή ακρίβεια

Από ±1 έως ±10μm ακρίβεια ρύθμισης θέσης εγγυάται μεγάλη απόδοση των εφαρμογών των πελατών

Υψηλή αξιοπιστία

Μέχρι 80000 ώρες μέσος χρόνος ζωής δείχνει μεγάλη αξιοπιστία των πλατφορμών σε εφαρμογές αυτοματισμού

Εύκολο στη Χρήση

Η απλή διεπαφή εφαρμογής επιτρέπει την εύκολη λειτουργία των πλατφορμών και την ταχεία ενσωμάτωση στις εφαρμογές των πελατών

Μακροχρόνια εγγύηση

Μέχρι 3 χρόνια εγγύηση επιτρέπει στον πελάτη να μην ανησυχεί για την εξυπηρέτηση.

Ευέλικτη προσαρμογή

Υψηλή ποιότητα και ταχεία ευέλικτη προσαρμογή βάσει των αναγκών των πελατών

2Κανόνες ονομασίας

3Κύρια προδιαγραφές απόδοσης

3Μηχανικές διαστάσεις (mm)
