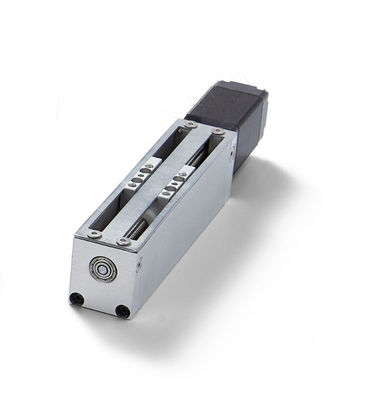

M28Z-100L/LS-2SVT 28*28/48.5*248mm Ηλεκτρικός κύλινδρος με 28mm σερβοκινητήρα και 100mm στροφή τραπεζοειδής βίδα

1. Σύνοψη προϊόντων

Οι ηλεκτρικοί κυλίνδροι συνήθως αποτελούνται από κινητήρες, μηχανισμούς επιβράδυνσης, μηχανισμούς μετάδοσης, ελεγκτές κλπ. Αφού συνδεθεί ο κινητήρας με την ισχύ,η δύναμη περιστροφής μεταδίδεται στο έμβολο μέσω της συσκευής μεταφοράς, όπως τα γρανάζια, ώστε να επιτρέπεται στο έμβολο να κινείται μέσα στον κύλινδρο, επιτυγχάνοντας έτσι την απόδοση της κίνησης μπρος και πίσω.

Η αρχή λειτουργίας του ηλεκτρικού κυλίνδρου είναι να συντονίζει την περιστροφή του κινητήρα σε γραμμική κίνηση μέσω του μηχανισμού μεταφοράς.

Μέσα στον ηλεκτρικό κύλινδρο, ηλεκτρικοί κινητήρες (όπως κινητήρες servo AC, κινητήρες servo step, κινητήρες servo DC) χρησιμοποιούνται ως πηγές ενέργειας και η κίνηση περιστροφής παράγεται από τον έλεγχο ενός οδηγού.

Αυτή η κίνηση περιστροφής μετατράπηκε στη συνέχεια σε γραμμική κίνηση μέσω του μηχανισμού μετάδοσης (όπως βίδες, νάτσες, ομάδες κινήτρων, μετάδοση σκουλήκι, κλπ.).

Επιπλέον, η ταχύτητα κίνησης και η διαδρομή του ηλεκτρικού κυλίνδρου μπορούν να επιτευχθούν ρυθμίζοντας την ταχύτητα και την διαδρομή του κινητήρα.

Παρακάτω παρατίθενται τα κοινά σενάρια εφαρμογής:

1Συσκευάζω.

Κατά τη διαδικασία εγκατάστασης του προϊόντος, απαιτείται η πίεση της ράβδου ώθησης και πρέπει να διατηρηθεί ένας ορισμένος βαθμός ώθησης σε μια συγκεκριμένη θέση.όπου χρησιμοποιείται εδώ ο συγχρονισμός πολλαπλών άξονων.

2- Στάζοντας.

Η τοποθέτηση σειράς πολλαπλών σημείων στην εφαρμογή στοίβας απαιτεί ολόκληρη τη δράση εγχείρησης.

3Διαλογή και μεταφορά

Υπάρχουν επίσης πολυάξονες δράσεις συνεργασίας υψηλής ταχύτητας.

4Λειτουργία του ακροβωτίου

Ο ηλεκτρικός κύλινδρος μπορεί εύκολα να ελεγχθεί και να ρυθμιστεί το βάθος του ακροφύσκου με τον έλεγχο θέσης του κονσερβοποιημένου ακροφύσκου.η χρήση ενός ηλεκτρικού κυλίνδρου στροφή ραβδί στο ακροφύσιο του εξοπλισμού φυσήγματος μπουκαλιού μπορεί να επιτρέψει τη θέση των πολλαπλών ακροφύσων για τον έλεγχο Το ακροφύσιο εισάγεται, έτσι ώστε να μπορούν να σωθούν πολλές πολύπλοκες μηχανικές συσκευές συγχρονισμού.

5. Υγρά γεμίσματα

Στην εφαρμογή της υγρής άρδευσης, τα χαρακτηριστικά του ηλεκτρικού κυλίνδρου στροφή ραβδί χρησιμοποιούνται επίσης ταυτόχρονα.

6. Διόρθωση μεταφοράς

Στην εφαρμογή μεταφοράς και επεξεργασίας υλικών λεπτών ταινιών, απαιτείται η ευθεία του υλικού διόρθωσης σε πραγματικό χρόνο.Το ηλεκτρικό κύλινδρο στροφή ραβδί μπορεί εύκολα να επιτύχει αυτή τη δυναμική και γρήγορη και ακριβής ρύθμιση της θέσης.

7Ρομποτική συγκόλλησης

Applying the electric cylinder pushing rod to the opening and closing movements of the welded fixture can effectively simplify the mechanical structure of the fixture and greatly reduce the weight of the fixture, η οποία μπορεί να βοηθήσει τον εξοπλισμό ρομποτικού χεριού να βελτιώσει την ταχύτητα και την αποτελεσματικότητά του.

8. Ελέγχος ροής βαλβίδας

Εκτός από τα μηχανήματα και τον εξοπλισμό, είναι επίσης κατάλληλο για τη χρήση ελέγχου ροής βαλβίδας σε πολλά πεδία ελέγχου διαδικασιών.σε πραγματικό χρόνοΕλαφρύ, απλοποιώντας τη διάταξη του εξοπλισμού στο χώρο, υψηλό επίπεδο προστασίας, απλή σύνδεση καλωδίων και εγκατάσταση, εύκολη συντήρηση.

2Κανόνες ονομασίας

Ονομαστικές έννοιεςΗ M28Z-100L-2SVT και η M28Z-100LS-2SVT είναι ως εξής:

3Κύρια προδιαγραφές

Σημείωση: Η δύναμη συγκράτησης θα χαθεί στην κατάσταση μη ενεργοποίησης, επομένως δεν μπορεί να διατηρηθεί το κατακόρυφο φορτίο και η εξωτερική δύναμη.Παρακαλείστε να επιλέξετε το προϊόν με ηλεκτρομαγνητική πέδη όταν χρησιμοποιείται η κατακόρυφη κίνηση.

4Μηχανικά σχέδια

Τα μηχανικά σχέδια του M28Z-100L-2SVT είναι ως εξής,

Τα μηχανικά σχέδια του M28Z-100LS-2SVT είναι ως εξής,
