Y2SS3-S 8.0A 2 φάσεις κλειστού βρόχου κινητήρα βήμα για βιομηχανική αυτοματοποίηση

Ονομασία μάρκας:	YARAK
Αριθμός μοντέλου:	Y2SS3-S
Τροποποιημένο:	≥50PCS
Πληροφορίες συσκευασίας:	50pcs για κάθε κουτί
Όροι πληρωμής:	Τ/Τ βάσει εταιρικού λογαριασμού

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Πιστοποίηση:

CE, ROHS

Τύπος:

Κλειστού κύκλου, Step Servo

Φάση:

Φάση 2

Τρόπος ελέγχου:

Έλεγχος Ε/Ε με λογισμικό

Έκδοση κωδικοποιητή:

- Ναι, ναι.

Τεχνολογία:

24 έως 75VDC

Σήμα ελέγχου:

5 VDC και 24 VDC συμβατό

ρεύμα εξόδου (A):

0.5 έως 8.0A

Ειδικές λειτουργίες:

Αυτόματη ρύθμιση, έξοδος συναγερμού, βελτιστοποίηση αδράνειας φορτίου, αυτόματη ρύθμιση ρεύματος φορ

Συνδυασμός κινητήρων:

Nema 8 έως 34

Σημαντικά σημεία:

Δυναμικός έλεγχος ρεύματος, ανοιχτού κύκλου και κλειστού κύκλου συμβατό, ευρείας κινητήρα και εφαρμο

Προσαρμογή:

Διαθέσιμο με MOQ

Δυνατότητα προσφοράς:

10000 κομμάτια το μήνα

Επισημαίνω:

2 - Stepper φάσης οδηγός μηχανών

Οδηγός κινητήρα βήματος κλειστού βρόχου

8.0Α Οδηγός βήματος κλειστού βρόχου

Περιγραφή του προϊόντος

Y2SS3-S Προσαρμοστικός 8.0A 2 φάσης κλειστού βρόχου Στάδιο Servo Drive με κωδικοποιητές Έκδοση για Βιομηχανική Αυτοματοποίηση

1. Σύνοψη προϊόντων

Ο οδηγός κινητήρα βήματος κλειστού βρόχου είναι ένας οδηγός ελέγχου κίνησης που λαμβάνει μονάδες ελέγχου και παράγει κατάλληλο ρεύμα κίνησης για έναν βήμα κινητήρα και ελέγχει την κίνησή του.Ο σταδιακός κινητήρας και ο οδηγός αποτελούν σύστημα ελέγχου κίνησης σταδιακής κίνησης, και η απόδοση δεν εξαρτάται μόνο από τον κινητήρα βήματος, αλλά και από τον οδηγό βήματος.

Τα πλεονεκτήματα των κινητήρων βήματος κλειστού κυκλώματος περιλαμβάνουν: καμία απώλεια βήματος, υψηλότερη ροπή, υψηλότερη ακρίβεια, καλή σταθερότητα, χαμηλή κατανάλωση ενέργειας, γρήγορη ταχύτητα απόκρισης, χαμηλότερος θόρυβος κλπ.

Οι κινητήρες κλειστού κύκλου Step χρησιμοποιούνται ευρέως στην αυτοματοποίηση εργοστασίων, σε μηχανές γλυπτικής, στην κατασκευή ηλεκτρονικών προϊόντων, στη διαλογή εφοδιαστικών προϊόντων, σε ρομπότ, σε διάφορα ειδικά εξοπλισμούς αυτοματοποίησης, σε ιατρικό εξοπλισμό,Μηχανές εργαλείων CNC, εξοπλισμός λέιζερ, μηχανήματα εκτύπωσης, επεξεργασία υλικών, σύστημα ασφάλειας, σύστημα πλοήγησης, βιομηχανική δοκιμή και μέτρηση κλπ. Υπάρχουν πολλοί τομείς όπως συστήματα μέτρησης και μετρήσεων.

Εάν δεν μπορείτε να βρείτε κατάλληλο οδηγό ή κινητήρα βήματος, μπορείτε να επικοινωνήσετε μαζί μας οποιαδήποτε στιγμή; Θα σας προτείνουμε το πιο κατάλληλο για εσάς με μεγάλη συμπαράσταση.

2Βασικές τεχνικές προδιαγραφές

Χαρακτηριστικό

◆ Συνεχής ροή σερβοκινητήρα

◆ Προσαρμοστικός κινητήρας και φορτίο,ρυθμίζει το ρεύμα αυτόματα0,5-8,0A

◆ Πρόσβαση τάσης: 24 - 75 VDC

◆ Τρόπος ελέγχου παλμού + κατεύθυνσης / διπλού παλμού

◆ 16 υποδιαίρεση σταθμών προαιρετικά

◆ Σύνθημα ελέγχου 5-24V συμβατό

◆ Πολλαπλή ηλεκτρική προστασία

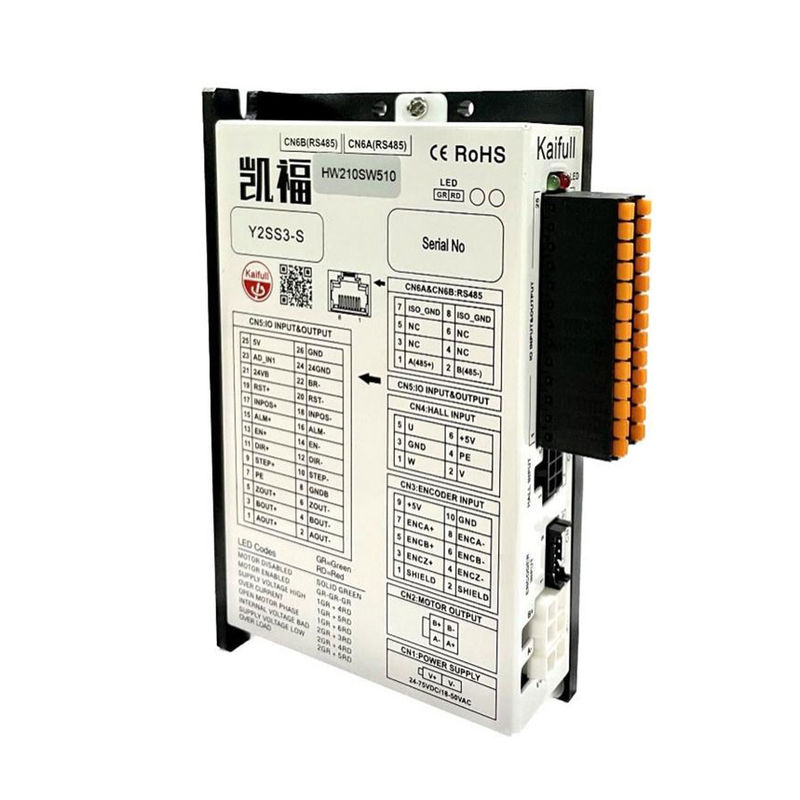

3. Εξωτερικές διεπαφές Stepper Driver

Y2SS3-S 8.0A 2 φάσεις κλειστού βρόχου κινητήρα βήμα για βιομηχανική αυτοματοποίηση 0

4. Περιγραφή του δείκτη κατάστασης LED

Με βάση τους δείκτες κατάστασης LED, μπορεί να προσδιοριστεί η κατάσταση εργασίας του οδηγού ή οι ανωμαλίες που την προκαλούν.

Εμφάνιση

Χρώμα

Εξηγήστε

ΑιχμάλωτοςΕπείγοντα

Πράσινο

Το πράσινο φως αναβοσβήνει όταν ο οδηγός είναι κανονικός

Λάθος

Κόκκινο

Όταν ο οδηγός έκανε λάθος, τα φανάρια

αναβοσβήνει εναλλάξ

Κατάσταση	Αποτυχία	*Αιτίες*
γκρέεαναβοσβήνει	Οδήγησηφυσιολογικό	--
Πάντοτε πράσινο.σε	Μην οδηγείς.ενεργοποιημένο	Το λιμάνι EN έχει υψηλό επίπεδοεισροή
κόκκινο και 1πράσινο	Η θερμοκρασία του κινητήρα είναι πολύυψηλή	Πρέπει να ενισχυθεί ηθερμότητα
κόκκινο και 1πράσινο	Οδήγηση Δύναμη εισροή Τελειώσαμε. τάση	Δύναμη προμήθεια τάση είναι μεγαλύτερο από 75V
κόκκινο και 1πράσινο	Οδήγησέ με.ρεύμα	Ελαττώματα καλωδίωσης κινητήρα ή κακήεπαφή
κόκκινο και 1πράσινο	Ανοιχτή επικάλυψη κινητήρακύκλωμα	Ο κινητήρας δεν είναι συνδεδεμένος.- Ναι, καλά.
κόκκινο και 2πράσινο	Εσωτερική τάση κίνησηςσφάλμα	Η δύναμη είναι πάρα πολύχαμηλά
κόκκινο και 2πράσινο	Οδήγηση Δύναμη εισροή υπό τάση	Τετάρτη είναι μικρότερη από 24V
5 κόκκινα και 2πράσινο	Τελειώσαμε.φορτίο	Υπερβαίνειφορτίο

5. Σύνδεση ρεύματος

Ταυτοποίηση τερματικού σταθμού	Σύνδεση τροφοδοσίας
V+	Θετικός πόλος
Β-	Αρνητικός πόλος

6Συνδέση κωδικοποιητή CN3

Το τερματικό σύνδεσης και η γραμμή επέκτασης του κωδικοποιητή είναι σχεδιασμένα για να εισάγονται απευθείας, έτσι ώστε να θεωρείται περιττή η αυτοκαλωδίωση.

Y2SS3-S 8.0A 2 φάσεις κλειστού βρόχου κινητήρα βήμα για βιομηχανική αυτοματοποίηση 1

7. CN4 Εισφορά του διαδρόμου

Ρυθμίσεις διακόπτη	Περιγραφή	Ρυθμίσεις διακόπτη	Περιγραφή
CN4.5	Ο	CN4.6	5V+
CN4.3	Εθνική Τράπεζα	CN4.4	ΠΕ
CN4. 1	W	CN4.2	V

8. CN5 Επικεφαλής σήματος I/O

Σήμα ελέγχου Ε/Υ		Εισαγωγή/Αποχώρηση	Αναφορά
CN5. 1	ΑΟΥΤ+		Κωδικοποιητής A+Output	Σχήμα 2
CN5.2	ΑΠΟ-		Κωδικοποιητής A-Output Κωδικοποιητής B+Output Κωδικοποιητής B-Output Κωδικοποιητής Z+Output Κωδικοποιητής Z-Output
CN5.3	ΜΕΤΑ+	Ο
CN5.4	Αλλά...	α p α
CN5.5	ΖΟΥΤ+
CN5.6	- Σωτάκι.
CN5.7	ΠΕ		Δίωξη οδηγού
CN5.8	Εθνική Εθνική Τράπεζα		Σύρμα γείωσης κωδικοποιητή (συνδεδεμένο με το εσωτερικό GND του ανώτερου υπολογιστή)
CN5.9	STEP+	Εισαγωγή	ΣΤΑΠΙΟ+: θετικός τερματικός σταθμός σφυγμού	Σχήμα 4
CN5.10	ΠΑΡΟ-		ΣΤΑΠΙΟ-: αρνητικό τερματικό παλμού
CN5. 11	DIR+		DIR+: θετική κατεύθυνση
CN5. 12	ΔΙΡ-		DIR-: αρνητική κατεύθυνση
CN5.13	EN+		EN+ θετικό τερματικό (συνήθως Κλειστό)
CN5. 14	Εγγρ.	Αποδόσεις	EN- αρνητικό τερματικό (συνήθως Κλειστό)
CN5. 15	ΑΛΜ+	Εισαγωγή	Έξοδος συναγερμού + 100mA	Σχήμα 1
CN5.16	Αλμ.		Έξοδος συναγερμού -100mA
CN5. 17	INPOS+		Επεξεργασία του σήματος εκτόξευσης + 100mA
CN5.18	INPOS-		Η έκδοση σήματος εγκατεστημένου -100mA
CN5.19	RST+		Επαναφορά συναγερμού+	Σχήμα 4
CN5.20	RST-		Επαναφορά συναγερμού.	Σχήμα 4
CN5.21	24VB	Αποδόσεις Εισαγωγή	24V τροφοδοσία ισχύος πέδησης Απόδοση πέδησης + ((24V1A)	Σχήμα 3
CN5.22	BR-		Η ισχύς πέδησης -24V1A	Σχήμα 3
CN5.23	Ειδικότερα:	Αποδόσεις	Αναλογική είσοδος
CN5.24	24 GND		Δυναμική παροχή πέδησης 0V
CN5.25	5V		Η παροχή ισχύος του ποταμομέτρου + 5 V	Σχήμα 5
CN5.26	Εθνική Τράπεζα		Δυναμική παροχή δυνατομέτρου 0V	Σχήμα 5

Y2SS3-S 8.0A 2 φάσεις κλειστού βρόχου κινητήρα βήμα για βιομηχανική αυτοματοποίηση 2

9. CN6 RS485 Σύνδεση

Ρυθμίσεις διακόπτη	Ρυθμίσεις διακόπτη	Θέση περιστροφής	Ρυθμίσεις διακόπτη
CN6.7	ISO_GND	CN6.8	ISO_GND
CN6.5	Εθνική Κεντρική Αρχή	CN6.6	Εθνική Κεντρική Αρχή
CN6.3	Εθνική Κεντρική Αρχή	CN6.4	Εθνική Κεντρική Αρχή
CN6. 1	Α (((485+)	CN6.2	Β ((485-)

10- Σύνδεση σήματος ελέγχου.

Συνδέσεις εισόδου:

Y2SS3-S 8.0A 2 φάσεις κλειστού βρόχου κινητήρα βήμα για βιομηχανική αυτοματοποίηση 3

Συνδέσεις εξόδου:

Y2SS3-S 8.0A 2 φάσεις κλειστού βρόχου κινητήρα βήμα για βιομηχανική αυτοματοποίηση 4

9Μηχανικές διαστάσεις

Y2SS3-S 8.0A 2 φάσεις κλειστού βρόχου κινητήρα βήμα για βιομηχανική αυτοματοποίηση 5
