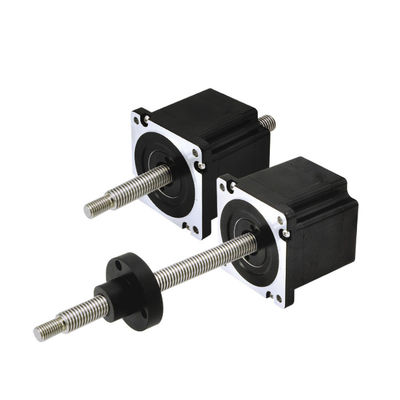

86LHS σειρά έξι καλώδια 2000N Δύναμη 2 φάση Nema34 No Captive Εξωτερικό καρφί Υβριδικό γραμμικό Stepper κινητήρες γραμμικά ακουατήρες

Ονομασία μάρκας:	PRMCAS
Αριθμός μοντέλου:	86LHS SIX Wires No Captive& External Nut Series (Σειρά από έξι καλώδια χωρίς εξωτερικές νάτσες)
Τροποποιημένο:	≥50PCS
Πληροφορίες συσκευασίας:	1pcs για κάθε κουτί
Όροι πληρωμής:	Τ/Τ βάσει εταιρικού λογαριασμού

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Πιστοποίηση:

CE, ROHS, CCC

Μέγεθος πλαισίου:

Nema34, 86mm

Φάση:

Φάση 2

Γωνία βήματος:

10,8°

ΑΚΡΙΒΕΙΑ ΓΩΝΙΑΣ:

00,09°

Κατηγοριοποιημένο ρεύμα:

1.3/3.12/5.47Α

Συνιστώμενο όριο φορτίου:

2000N@10rps

Διάταξη:

Σημαντικά σημεία:

Χαμηλός θόρυβος, χαμηλή δόνηση, χαμηλή θέρμανση, υψηλή ομαλότητα, υψηλή αξιοπιστία

Προσαρμογή:

Υποστηριζόμενη

Δυνατότητα προσφοράς:

10000 κομμάτια το μήνα

Επισημαίνω:

Ειδικότερα

Περιγραφή του προϊόντος

1Υβριδικοί γραμμικοί σταπτοκινητήρες
Λόγω της ακριβούς ικανότητας γραμμικής τοποθέτησης και σταθερότητας, χρησιμοποιείται ευρέως στον βιομηχανικό τομέα.εφαρμογές αυτοματισμούΟι ακόλουθες είναι μερικές από τις πιο κοινές εφαρμογές υβριδικών γραμμικών κινητήρων.

3D εκτυπωτής: Σε έναν 3D εκτυπωτή, ο κινητήρας βίδας χρησιμοποιείται για τον έλεγχο της γραμμικής κίνησης της τυπωμένης κεφαλής προς διαφορετικές κατευθύνσεις, επιτυγχάνοντας έτσι στρώματα στοιβάσεως και δημιουργώντας τρισδιάστατα αντικείμενα.
Αυτοματοποιημένη γραμμή παραγωγής: Ο κινητήρας βίδας χρησιμοποιείται στη γραμμή παραγωγής για την επεξεργασία υλικών, τη συναρμολόγηση και την τοποθέτηση και παρέχει υψηλής ακρίβειας τοποθέτηση και έλεγχο.
Ιατρικός εξοπλισμόςΣτον ιατρικό τομέα, ο κινητήρας βίδες χρησιμοποιείται για τον έλεγχο της κίνησης ιατρικού εξοπλισμού, όπως εξοπλισμός ακτινογραφίας, αξονικός τομογράφος και χειρουργικό ρομπότ.
Υφασματικό εξοπλισμό: Οι κλωστοϋφαντουργικές μηχανές πρέπει να ελέγχουν την κίνηση των υφασμάτων, όπως τα υφαντουργικά μηχανήματα και τα ραπτομηχανήματα, για να επιτύχουν ακριβείς εργασίες επεξεργασίας υφασμάτων και ραπτικής.
Κατασκευή ημιαγωγών: Στη βιομηχανία των ημιαγωγών, ο κινητήρας βίδας χρησιμοποιείται για τον έλεγχο της ακριβούς λειτουργίας εξοπλισμού ημιαγωγών, όπως ο εξοπλισμός κατασκευής πλακών κυκλωμάτων εκτύπωσης.
Συγκρότηση ηλεκτρονικού εξοπλισμού: Κατά τη διάρκεια της διαδικασίας παραγωγής ηλεκτρονικών συσκευών, ο μηχανισμός βίδας χρησιμοποιείται για την συναρμολόγηση γραμμικών εξαρτημάτων, όπως η συναρμολόγηση της οθόνης LCD και η τοποθέτηση της πλακέτας κυκλωμάτων εκτύπωσης.
Εξοπλισμός επιστημονικής έρευνας: Στα εργαστηριακά και επιστημονικά ερευνητικά πεδία, οι μηχανές βίδες χρησιμοποιούνται για τον έλεγχο της γραμμικής κίνησης των οργάνων, όπως η ρύθμιση της εστιακής απόστασης του μικροσκοπίου και η κίνηση του δείγματος.

2Κανόνες ονομασίας και γενικές τεχνικές προδιαγραφές υβριδικών σταπτικών κινητήρων
Κανόνες ονοματοδότησης γραμμικών κινητήρων βήματος,

86LHS σειρά έξι καλώδια 2000N Δύναμη 2 φάση Nema34 No Captive Εξωτερικό καρφί Υβριδικό γραμμικό Stepper κινητήρες γραμμικά ακουατήρες 0
Γενικές προδιαγραφές,

Γωνία βήματος	10,8° (2 φάση)
Ακριβότητα γωνίας βήματος	± 0,09°
Μέγεθος	Nema34, 86mm
Αξία μόνωσης	500VDC, 20 MΩ Min. Τάξη Β
Ηλεκτρική αντοχή	500 VAC για 1 λεπτό
Αύξηση της θερμοκρασίας	Λιγότεροι από 80°C (ονομαστικό ρεύμα)
Θέρμανση επιφάνειας	Μέγιστο.Αποδεκτός 100 °C
Περιοχή υγρασίας	20% έως 90% RH
Αξία IP	Διάκριση IP40
Πιστοποιητικά	Ροχς, CE, CCC

3. HΠίνακας δεδομένων απόδοσης υβριδικού γραμμικού κινητήρα βήματος

Όνομα μοντέλου	Ηλεκτρονική καλωδίωση	Διορισμένη τάση	Αξιολογημένη Τρέχων	Αντίσταση / φάση	Δυνατότητα επαγωγής / φάση	Κατανάλωση ενέργειας	Ανέβασε.	Βάρος	Απομόνωση Αντίσταση
86LHS5474	Διαπολικό	2.85V	5.47Α	0.52Ω	2.86mH	31.2W	75°C	20,3 κιλά	20MΩ
86LHS3124		5V	3.12Α	1.6Ω	8.8mH
86LHS1304		12V	1.3Α	9.23Ω	51mH
86LHS3126	Μονοπολικό	5V	3.12Α	1.6Ω	4.4mH
35LHS1306	Μονοπολικό	12V	1.3Α	23.0Ω	25.5mH

Σημείωση: Διαθέσιμη προσαρμογή των προδιαγραφών κινητήρα.

Κωδικός	Διάμετρος νήματος βρόχου σε mm
Κωδικός	διάμετρος	βήμα	μολύβι
3	Φ15.88	0.0127	2.54
Β	Φ15.88	0.015875	3.175
Y	Φ15.88	0.0635	12.7
Z	Φ15.88	0.127	25.4

4Μηχανικές διαστάσεις (σε mm)

Εξωτερικό είδος νυχτεριού Μηχανικά σχέδια όπως παρακάτω,

86LHS σειρά έξι καλώδια 2000N Δύναμη 2 φάση Nema34 No Captive Εξωτερικό καρφί Υβριδικό γραμμικό Stepper κινητήρες γραμμικά ακουατήρες 1

Δεν υπάρχουν μηχανικά σχέδια τύπου αιχμαλωσίας, όπως παρακάτω.

86LHS σειρά έξι καλώδια 2000N Δύναμη 2 φάση Nema34 No Captive Εξωτερικό καρφί Υβριδικό γραμμικό Stepper κινητήρες γραμμικά ακουατήρες 2

5Σχήματα δύναμης και ρυθμού σφυγμού

6. Καλωδιώσεις
86LHS σειρά έξι καλώδια 2000N Δύναμη 2 φάση Nema34 No Captive Εξωτερικό καρφί Υβριδικό γραμμικό Stepper κινητήρες γραμμικά ακουατήρες 4
