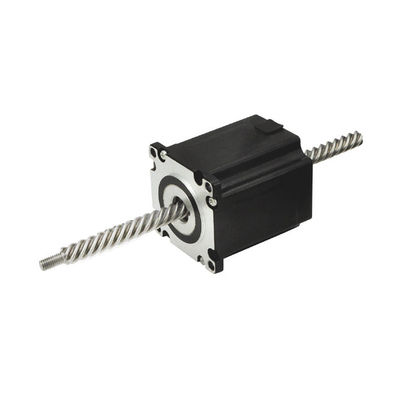

57LHS3004N Τέσσερα καλώδια 100N Δύναμη 2 Φάσης Nema23 No Captive Υβριδική γραμμική Stepper Motors Γραμμικές Ακουατόρες

Ονομασία μάρκας:	PRMCAS
Αριθμός μοντέλου:	57LHS3004N-170
Τροποποιημένο:	≥50PCS
Πληροφορίες συσκευασίας:	1pcs για κάθε κουτί
Όροι πληρωμής:	Τ/Τ βάσει εταιρικού λογαριασμού

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Πιστοποίηση:

CE, ROHS, CCC

Μέγεθος πλαισίου:

Nema 23, 57 χιλιοστά

Φάση:

Φάση 2

Γωνία βήματος:

10,8°

ΑΚΡΙΒΕΙΑ ΓΩΝΙΑΣ:

00,09°

Κατηγοριοποιημένο ρεύμα:

Δύναμη:

100N@10rps

Διάταξη:

Σημαντικά σημεία:

Χαμηλός θόρυβος, χαμηλή δόνηση, χαμηλή θέρμανση, υψηλή ομαλότητα, υψηλή αξιοπιστία

Προσαρμογή:

Υποστηριζόμενη

Δυνατότητα προσφοράς:

10000 κομμάτια το μήνα

Επισημαίνω:

Nema23 Γραμμικός υβριδικός σταπτήρας

Nema23 γραμμικοί υβριδικοί σταπτικοί κινητήρες

Περιγραφή του προϊόντος

1.Οδηγός επιλογής προϊόντος:
Κατά την επιλογή ενός υβριδικού γραμμικού σταπτού κινητήρα, πρέπει να λαμβάνονται συνολικά υπόψη τα πραγματικά σενάρια εφαρμογής και οι ανάγκες.

Πρώτα απ' όλα, πρέπει να διευκρινιστούν οι δείκτες απόδοσης του απαιτούμενου κινητήρα, όπως η ροπή εξόδου, η ταχύτητα, η ακρίβεια θέσης κλπ.

Στη συνέχεια, θα πρέπει να επιλέξετε το κατάλληλο μοντέλο βίδα βήμα κινητήρα σύμφωνα με το πραγματικό σενάριο εφαρμογής.Μπορείτε να επιλέξετε μια υψηλής ακρίβειας βίδα που μπαίνει στον κινητήρα.

Επιπλέον, πρέπει να εξεταστεί η συμβατότητα του κινητήρα για να εξασφαλιστεί ότι η συμβατότητα άλλων εξαρτημάτων, όπως ο επιλεγμένος κινητήρας, ο οδηγός,το σύστημα ελέγχου και τα άλλα εξαρτήματα είναι καλά.

Αν έχετε δυσκολίες στην επιλογή προϊόντων, μπορείτε να επικοινωνήσετε μαζί μας για υποστήριξη ανά πάσα στιγμή.

2Κανόνες ονομασίας και γενικές τεχνικές προδιαγραφές υβριδικών σταπτικών κινητήρων
Κανόνες ονοματοδότησης γραμμικών κινητήρων βήματος,

57LHS3004N Τέσσερα καλώδια 100N Δύναμη 2 Φάσης Nema23 No Captive Υβριδική γραμμική Stepper Motors Γραμμικές Ακουατόρες 0
Γενικές προδιαγραφές,

Γωνία βήματος	10,8° (2 φάση)
Ακριβότητα γωνίας βήματος	± 0,09°
Μέγεθος	Nema23, 57mm
Αξία μόνωσης	500VDC, 20 MΩ Min. Τάξη Β
Ηλεκτρική αντοχή	500 VAC για 1 λεπτό
Αύξηση της θερμοκρασίας	Λιγότεροι από 80°C (ονομαστικό ρεύμα)
Θέρμανση επιφάνειας	Μέγιστο.Αποδεκτός 100 °C
Περιοχή υγρασίας	20% έως 90% RH
Αξία IP	Διάκριση IP40
Πιστοποιητικά	Ροχς, CE, CCC

3. 20LHS0494/0244/0164 Τύπος δεσμευμένης χρήσηςHΠίνακας δεδομένων απόδοσης υβριδικού γραμμικού κινητήρα βήματος

Σχήμα

Τρέχων

Αντίσταση

Δυνατότητα επαγωγής

ΕλάχιστοΣτόχος

ΡοτόρΑδυναμία

Διο/Μιαπολική

ΓύρισμαΣημείωση:

ΓύρισμαΔιάρκεια

Βάρος

Μηχανή

Διάρκεια

Α/Ø

Ω/Ø

mH/Ø

N @10RPS

g.cm2

# των καλωδίων

χμ

χιλιόγραμμο

χμ

57LHS3004N-170

3.0

1.1

3.2

100

280

Δύο (4)

170

0.68

Σημείωση: Διαθέσιμη προσαρμογή των προδιαγραφών κινητήρα.

4Μηχανικές διαστάσεις (σε mm)
57LHS3004N Τέσσερα καλώδια 100N Δύναμη 2 Φάσης Nema23 No Captive Υβριδική γραμμική Stepper Motors Γραμμικές Ακουατόρες 1

5.Διάταξη
57LHS3004N Τέσσερα καλώδια 100N Δύναμη 2 Φάσης Nema23 No Captive Υβριδική γραμμική Stepper Motors Γραμμικές Ακουατόρες 2
