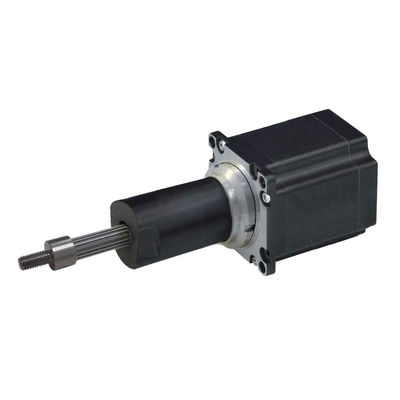

57LHS σειρά διπλή στοίβα τέσσερα καλώδια 990N δύναμη 2 φάση Nema23 Captive υβριδική γραμμική Stepper κινητήρες γραμμικά ακουτήρες

Ονομασία μάρκας:	PRMCAS
Αριθμός μοντέλου:	57LHS διπλή στοίβα τεσσάρων καλωδίων αιχμάλωτη σειρά
Τροποποιημένο:	≥50PCS
Πληροφορίες συσκευασίας:	1pcs για κάθε κουτί
Όροι πληρωμής:	Τ/Τ βάσει εταιρικού λογαριασμού

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Πιστοποίηση:

CE, ROHS, CCC

Μέγεθος πλαισίου:

Nema 23, 57 χιλιοστά

Φάση:

Φάση 2

Γωνία βήματος:

10,8°

ΑΚΡΙΒΕΙΑ ΓΩΝΙΑΣ:

00,09°

Κατηγοριοποιημένο ρεύμα:

0.9/2.16/3.32Α

Συνιστώμενο όριο φορτίου:

Διάταξη:

Σημαντικά σημεία:

Χαμηλός θόρυβος, χαμηλή δόνηση, χαμηλή θέρμανση, υψηλή ομαλότητα, υψηλή αξιοπιστία

Προσαρμογή:

Υποστηριζόμενη

Δυνατότητα προσφοράς:

10000 κομμάτια το μήνα

Επισημαίνω:

2 φάσεις γραμμικών υβριδικών βήμα κινητήρων

Περιγραφή του προϊόντος

1. Σύνοψη προϊόντων

2Κανόνες ονομασίας και γενικές τεχνικές προδιαγραφές υβριδικών σταπτικών κινητήρων
Κανόνες ονοματοδότησης γραμμικών κινητήρων βήματος,

57LHS σειρά διπλή στοίβα τέσσερα καλώδια 990N δύναμη 2 φάση Nema23 Captive υβριδική γραμμική Stepper κινητήρες γραμμικά ακουτήρες 0
Γενικές προδιαγραφές,

Γωνία βήματος	10,8° (2 φάση)
Ακριβότητα γωνίας βήματος	± 0,09°
Μέγεθος	Nema23, 57mm
Αξία μόνωσης	500VDC, 20 MΩ Min. Τάξη Β
Ηλεκτρική αντοχή	500 VAC για 1 λεπτό
Αύξηση της θερμοκρασίας	Λιγότεροι από 80°C (ονομαστικό ρεύμα)
Θέρμανση επιφάνειας	Μέγιστο.Αποδεκτός 100 °C
Περιοχή υγρασίας	20% έως 90% RH
Αξία IP	Διάκριση IP40
Πιστοποιητικά	Ροχς, CE, CCC

3. 20LHS0494/0244/0164 Τύπος δεσμευμένης χρήσηςHΠίνακας δεδομένων απόδοσης υβριδικού γραμμικού κινητήρα βήματος

Όνομα μοντέλου	Ηλεκτρονική καλωδίωση	Διορισμένη τάση	Αξιολογημένη Τρέχων	Αντίσταση / φάση	Δυνατότητα επαγωγής / φάση	Κατανάλωση ενέργειας	Ανέβασε.	Βάρος	Απομόνωση Αντίσταση
57LHS3324	Διαπολικό	3.25V	3.32Α	0.98Ω	1.33mH	14W	75°C	352g	20MΩ
57LHS2164		5V	2.16Α	2.31Ω	6.6mH
57LHS0904		12V	0.9Α	13.33Ω	45.1mH

Σημείωση: Διαθέσιμη προσαρμογή των προδιαγραφών κινητήρα.
Διαθέσιμες προδιαγραφές καλωδίων,

Κωδικός	Διάμετρος νήματος βρόχου σε mm
Κωδικός	διάμετρος	βήμα	μολύβι
Α	φ9.53	0.0079375	1.5875
Τ	φ9.53	0.021166	4.22
S	φ9.53	0.010584	2.1168
3	φ9.53	0.0127	2.54
1	φ9.53	0.0254	5.08
2	φ9.53	0.0508	10.16

4Μηχανικές διαστάσεις (σε mm)

Μηχανικά σχέδια τύπου αιχμαλωσίας, όπως παρακάτω,
57LHS σειρά διπλή στοίβα τέσσερα καλώδια 990N δύναμη 2 φάση Nema23 Captive υβριδική γραμμική Stepper κινητήρες γραμμικά ακουτήρες 1

Σημείωση: Πάνω από το σημείο Α, Β, οι διαθέσιμες πληροφορίες προσαρμογής παρατίθενται κατωτέρω.

Κωδικός απόστασης	Απόσταση (mm)	Α (mm)	Β (mm)
302	12.7	20.47	1.68
303	19.1	26.82	8.03
304	25.4	33.17	14.38
305	31.8	39.52	20.73
306	38.1	45.87	27.08
307	50.8	58.57	39.78

5Σχήματα δύναμης και ρυθμού σφυγμού
57LHS σειρά διπλή στοίβα τέσσερα καλώδια 990N δύναμη 2 φάση Nema23 Captive υβριδική γραμμική Stepper κινητήρες γραμμικά ακουτήρες 2

6. Καλωδιώσεις
