Γραμμικός υβριδικός σταπ κινητήρας

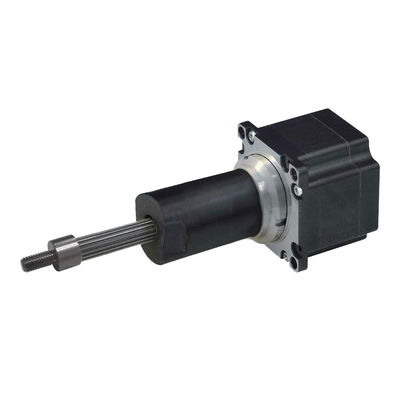

57LHS σειρά έξι καλώδια 990N δύναμη 2 φάση Nema23 Captive υβριδική γραμμική Stepper κινητήρες γραμμικά ακουτήρες

Όλες οι κατηγορίες

Ελικοειδές πλανητικό κιβώτιο ταχυτήτων

Τεχνουργήματα ορμονικής κίνησης

Μηχανή βήματος κλειστού βρόχου

Γραμμικός υβριδικός σταπ κινητήρας

Επικοινωνήστε μαζί μας

Mr. Bruce Niu

bruce.niu@zionkaifull.com

0086-18682160096

Επικοινωνήστε τώρα

57LHS σειρά έξι καλώδια 990N δύναμη 2 φάση Nema23 Captive υβριδική γραμμική Stepper κινητήρες γραμμικά ακουτήρες

Ονομασία μάρκας:	PRMCAS
Αριθμός μοντέλου:	57LHS Έξι σύρματα αιχμαλωτισμένη σειρά
Τροποποιημένο:	≥50PCS
Πληροφορίες συσκευασίας:	1pcs για κάθε κουτί
Όροι πληρωμής:	Τ/Τ βάσει εταιρικού λογαριασμού

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Πιστοποίηση:

CE, ROHS, CCC

Μέγεθος πλαισίου:

Nema 23, 57 χιλιοστά

Φάση:

Φάση 2

Γωνία βήματος:

10,8°

ΑΚΡΙΒΕΙΑ ΓΩΝΙΑΣ:

00,09°

Κατηγοριοποιημένο ρεύμα:

0.54/1.3/2.0Α

Συνιστώμενο όριο φορτίου:

Διάταξη:

Σημαντικά σημεία:

Χαμηλός θόρυβος, χαμηλή δόνηση, χαμηλή θέρμανση, υψηλή ομαλότητα, υψηλή αξιοπιστία

Προσαρμογή:

Υποστηριζόμενη

Δυνατότητα προσφοράς:

10000 κομμάτια το μήνα

Επισημαίνω:

990N Γραμμικός υβριδικός βήμα κινητήρας

Περιγραφή του προϊόντος

1. Αιχμαλωτισμένος υβριδικός γραμμικός κινητήρας βήματος Επισκόπηση

Οι υβριδικοί γραμμικοί σταπτοκινητήρες εξειδικεύονται σε υψηλή ακρίβεια, υψηλή ομαλότητα, χαμηλή θέρμανση, γρήγορη ανταπόκριση, χαμηλό θόρυβο κλπ.ευρέως χρησιμοποιείταιστους τομείς της βιομηχανικής αυτοματοποίησης, όπως ιατρικός εξοπλισμός, ηλεκτρονικές μηχανές, εξοπλισμός δοκιμών, μηχανές οπτικής επιθεώρησης, εξοπλισμός παραγωγής ημιαγωγών, τηλεπικοινωνίες κλπ.

Τα πλεονεκτήματα των κυκλικών γραμμικών κινητήρωνείναι υψηλή αξιοπιστία, υψηλή απόδοση, μακρύς χρόνος ζωής, μικρού μεγέθους, υψηλής ομαλότητας και χαμηλού θορύβου και υψηλής απόδοσης, γρήγορης απόκρισης κλπ.

Λόγω της υιοθέτησης υλικών TOP για τον κινητήρα και τη λίπανση, ο κινητήρας είναι ως επί το πλείστον απαλλαγμένος από συντήρηση.

Επίσης Ευέλικτη προσαρμογή υποστηρίζεται επίσης με βάση τις απαιτήσεις των πελατών, όπως το μέγεθος του κινητήρα, το μήκος του σώματος του κινητήρα, το μοχλό βίδας, το χτύπημα, τη δύναμη κλπ.

2Κανόνες ονομασίας και γενικές τεχνικές προδιαγραφές υβριδικών σταπτικών κινητήρων
Κανόνες ονοματοδότησης γραμμικών κινητήρων βήματος,

57LHS σειρά έξι καλώδια 990N δύναμη 2 φάση Nema23 Captive υβριδική γραμμική Stepper κινητήρες γραμμικά ακουτήρες 0
Γενικές προδιαγραφές,

Γωνία βήματος	10,8° (2 φάση)
Ακριβότητα γωνίας βήματος	± 0,09°
Μέγεθος	Nema23, 57mm
Αξία μόνωσης	500VDC, 20 MΩ Min. Τάξη Β
Ηλεκτρική αντοχή	500 VAC για 1 λεπτό
Αύξηση της θερμοκρασίας	Λιγότεροι από 80°C (ονομαστικό ρεύμα)
Θέρμανση επιφάνειας	Μέγιστο.Αποδεκτός 100 °C
Περιοχή υγρασίας	20% έως 90% RH
Αξία IP	Διάκριση IP40
Πιστοποιητικά	Ροχς, CE, CCC

3. 20LHS0494/0244/0164 Τύπος δεσμευμένης χρήσηςHΠίνακας δεδομένων απόδοσης υβριδικού γραμμικού κινητήρα βήματος

Όνομα μοντέλου	Ηλεκτρονική καλωδίωση	Διορισμένη τάση	Αξιολογημένη Τρέχων	Αντίσταση / φάση	Δυνατότητα επαγωγής / φάση	Κατανάλωση ενέργειας	Ανέβασε.	Βάρος	Απομόνωση Αντίσταση
57LHS2004	Διαπολικό	3.25V	2.0Α	1.63Ω	3.5mH	13W	75°C	511g	20MΩ
57LHS1304		5V	1.3Α	3.85Ω	10.5mH
57LHS0544		12V	0.54Α	22.2Ω	47mH
57LHS1306	Μονοπολικό	5V	1.3Α	3.85Ω	5.3mH
57LHS0546	Μονοπολικό	12V	0.54Α	22.2Ω	23.6mH

Σημείωση: Διαθέσιμη προσαρμογή των προδιαγραφών κινητήρα.
Διαθέσιμες προδιαγραφές καλωδίων,

Κωδικός	Διάμετρος νήματος βρόχου σε mm
Κωδικός	διάμετρος	βήμα	μολύβι
Α	φ9.53	0.0079375	1.5875
Τ	φ9.53	0.021166	4.22
S	φ9.53	0.010584	2.1168
3	φ9.53	0.0127	2.54
1	φ9.53	0.0254	5.08
2	φ9.53	0.0508	10.16

4Μηχανικές διαστάσεις (σε mm)

Μηχανικά σχέδια τύπου αιχμαλωσίας, όπως παρακάτω,
57LHS σειρά έξι καλώδια 990N δύναμη 2 φάση Nema23 Captive υβριδική γραμμική Stepper κινητήρες γραμμικά ακουτήρες 1

5Σχήματα δύναμης και ρυθμού σφυγμού

6. Καλωδιώσεις
57LHS σειρά έξι καλώδια 990N δύναμη 2 φάση Nema23 Captive υβριδική γραμμική Stepper κινητήρες γραμμικά ακουτήρες 3
