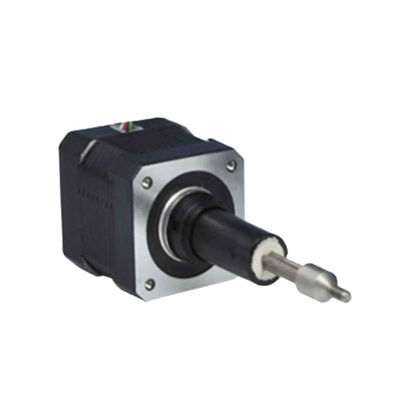

42LHS σειρά τέσσερα καλώδια διπλό άξονα 320N Δύναμη 2 φάσης Nema17 Captive υβριδική γραμμική Stepper κινητήρες γραμμικά ακουατήρες

Ονομασία μάρκας:	PRMCAS
Αριθμός μοντέλου:	42LHS Τετρασύρματη διπλή σειρά αιχμαλωσίας
Τροποποιημένο:	≥50PCS
Πληροφορίες συσκευασίας:	1pcs για κάθε κουτί
Όροι πληρωμής:	Τ/Τ βάσει εταιρικού λογαριασμού

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Πιστοποίηση:

CE, ROHS, CCC

Μέγεθος πλαισίου:

Nema 17, 42 χιλιοστά

Φάση:

Φάση 2

Γωνία βήματος:

10,8°

ΑΚΡΙΒΕΙΑ ΓΩΝΙΑΣ:

00,09°

Κατηγοριοποιημένο ρεύμα:

0.55/1.3/2.6Α

Συνιστώμενο όριο φορτίου:

Διάταξη:

Σημαντικά σημεία:

Χαμηλός θόρυβος, χαμηλή δόνηση, χαμηλή θέρμανση, υψηλή ομαλότητα, υψηλή αξιοπιστία

Προσαρμογή:

Υποστηριζόμενη

Δυνατότητα προσφοράς:

10000 κομμάτια το μήνα

Επισημαίνω:

Nema17 γραμμικός υβριδικός βήμα κινητήρας

Περιγραφή του προϊόντος

1. Υβριδικός γραμμικός κινητήρας

Ο υβριδικός γραμμικός σταπτικός κινητήρας είναι μια συσκευή μετάδοσης ακριβείας που μετατρέπει την περιστροφική κίνηση του περιστροφικού του κινητήρα σε γραμμική κίνηση.Χρησιμοποιεί τον συντονισμό της ράβδου βίδας και του κινητήρα βήματος για να μετατρέψει την περιστροφή κίνηση του κινητήρα βήματος σε μια γραμμική κίνηση της βίδας, επιτυγχάνοντας έτσι ακριβή έλεγχο της μετατόπισης.

Οι υβριδικοί γραμμικοί σταπτοκινητήρες χαρακτηρίζονται από τα πλεονεκτήματα της υψηλής ακρίβειας, της υψηλής ταχύτητας και της υψηλής ακαμψίας.και η ταχύτητα μπορεί να φτάσει αρκετά μέτρα ή ακόμη και πάνω από δέκα μέτρα ανά λεπτόΕπιπλέον, ισχυρή ικανότητα μεταφοράς, απλή δομή, και βολικό και ακόμη και χωρίς συντήρηση.

Κατά την επιλογή ενός υβριδικού γραμμικού κινητήρα, πρέπει να επιλέγονται ο κατάλληλος τύπος βίδες και προδιαγραφές για να ανταποκρίνονται σε διαφορετικά σενάρια εφαρμογής και ανάγκες φορτίου, καθώς και οι μηχανικές διαστάσεις,ρεύμα οδηγού, κλπ.

2Κανόνες ονομασίας και γενικές τεχνικές προδιαγραφές υβριδικών σταπτικών κινητήρων
Κανόνες ονοματοδότησης γραμμικών κινητήρων βήματος,

42LHS σειρά τέσσερα καλώδια διπλό άξονα 320N Δύναμη 2 φάσης Nema17 Captive υβριδική γραμμική Stepper κινητήρες γραμμικά ακουατήρες 0
Γενικές προδιαγραφές,

Γωνία βήματος	10,8° (2 φάση)
Ακριβότητα γωνίας βήματος	± 0,09°
Μέγεθος	Nema 17, 42 χιλιοστά
Αξία μόνωσης	500VDC, 20 MΩ Min. Τάξη Β
Ηλεκτρική αντοχή	500 VAC για 1 λεπτό
Αύξηση της θερμοκρασίας	Λιγότεροι από 80°C (ονομαστικό ρεύμα)
Θέρμανση επιφάνειας	Μέγιστο.Αποδεκτός 100 °C
Περιοχή υγρασίας	20% έως 90% RH
Αξία IP	Διάκριση IP40
Πιστοποιητικά	Ροχς, CE, CCC

3. 20LHS0494/0244/0164 Τύπος δεσμευμένης χρήσηςHΠίνακας δεδομένων απόδοσης υβριδικού γραμμικού κινητήρα βήματος

Όνομα μοντέλου	Ηλεκτρονική καλωδίωση	Διορισμένη τάση	Αξιολογημένη Τρέχων	Αντίσταση / φάση	Δυνατότητα επαγωγής / φάση	Κατανάλωση ενέργειας	Ανέβασε.	Βάρος	Απομόνωση Αντίσταση
42LHS2604	Διαπολικό	2.33V	2.6Α	0.9Ω	1.33mH	14W	75°C	352g	20MΩ
42LHS1304		5V	1.3Α	3.8Ω	6.6mH
42LHS0554		12V	0.55Α	21.9Ω	45.1mH

Σημείωση: Διαθέσιμη προσαρμογή των προδιαγραφών κινητήρα.
Διαθέσιμες προδιαγραφές καλωδίων,

Κωδικός	Διάμετρος νήματος βρόχου σε mm
Κωδικός	διάμετρος	βήμα	μολύβι
N	φ5.54	0.003048	0.6096
J	φ5.54	0.012192	2.4384
Q	φ5.54	0.024384	4.8768
R	φ5.54	0.048768	9.7536
Π	φ6.35	0.0039688	0.79375
Α	φ6.35	0.0079375	1.58750
Β	φ6.35	0.0158750	3.17500
Γ	φ6.35	0.0317500	6.35

4Μηχανικές διαστάσεις (σε mm)

Δύο άξονες τύπου αιχμαλωσίας Μηχανολογικά σχέδια, όπως παρακάτω,
42LHS σειρά τέσσερα καλώδια διπλό άξονα 320N Δύναμη 2 φάσης Nema17 Captive υβριδική γραμμική Stepper κινητήρες γραμμικά ακουατήρες 1

Σημείωση: Πάνω από το σημείο Α, Β, οι διαθέσιμες πληροφορίες προσαρμογής παρατίθενται κατωτέρω.

Κωδικός απόστασης	Απόσταση (mm)	Α (mm)	Β (mm)
302	12.7	19.8	0.51
303	19.1	26.2	6.86
304	25.4	32.5	13.21
305	31.8	38.9	19.56
306	38.1	45.2	25.91
307	50.8	57.9	38.61

5Σχήματα δύναμης και ρυθμού σφυγμού
42LHS σειρά τέσσερα καλώδια διπλό άξονα 320N Δύναμη 2 φάσης Nema17 Captive υβριδική γραμμική Stepper κινητήρες γραμμικά ακουατήρες 2

6. Καλωδιώσεις
