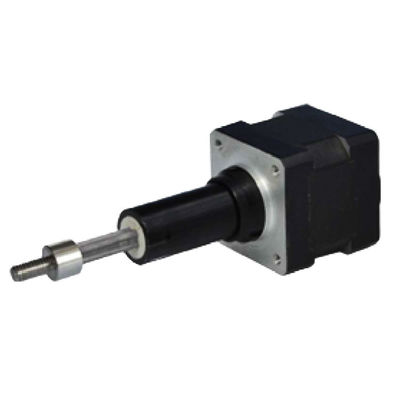

1. Υβριδική γραμμική βήμα κινητήρα Σύνοψη

Η αρχή κίνησης του υβριδικού γραμμικού κινητήρα βήματος βασίζεται στην τεχνολογία βήματος.Ο μηχανισμός βίδας μετατρέπει την περιστροφή σε γραμμική κίνηση για να επιτευχθεί υψηλής ακρίβειας έλεγχος θέσηςΚατά την πραγματική διαδικασία εφαρμογής, ο ελεγκτής κινητήρα θα λειτουργεί σύμφωνα με διαφορετικές λειτουργίες ελέγχου, όπως η λειτουργία πλήρους βήματος, η λειτουργία μισού βήματος κλπ.Η επιλογή αυτών των τρόπων θα επηρεάσει την ταχύτητα περιστροφής και την ακρίβεια ελέγχου θέσης του κινητήραΕπίσης, υπάρχουν διάφοροι τύποι καλωδίων βίδας και χτύπημα για να ανταποκριθούν στις απαιτήσεις των διαφορετικών εφαρμογών.

Γενικά, η τυπική ροή της ηλεκτρικής βίδες είναι 100,150, 200, 250, 300, 350, 400mm, ενώ οι ειδικές απαιτήσεις εγκοπής μπορούν να υποστηριχθούν με ευέλικτη προσαρμογή.Οι υβριδικοί γραμμικοί σταπτοκινητήρες μπορούν να σχεδιαστούν με διαφορετικά καλώδια βίδες ώθησης σύμφωνα με διαφορετικά φορτία εφαρμογήςΗ μέγιστη ώθηση των υβριδικών γραμμικών σταπτικών κινητήρων μπορεί να φτάσει έως 20kN, η ταχύτητα χωρίς φορτίο είναι συνήθως 4 ~ 45mm / ειδική γραμμική ταχύτητα μπορεί επίσης να προσαρμοστεί.

Τα κύρια χαρακτηριστικά του υβριδικού γραμμικού σταπτού κινητήρα,

• Υψηλή ακρίβεια: Επειδή η ράβδος βίδας είναι μια σπειροειδή γραμμή, ο σταδιακός κινητήρας με κίνηση μπορεί να κάνει την ακρίβεια θέσης υψηλή, συνήθως 0,01 mm.
• Μεγάλη ροπή: Η ροπή του σταδιακού κινητήρα με κίνηση βίδες είναι σχετικά μεγάλη, η οποία μπορεί να αντέξει μεγάλα φορτία και αδράνεια.
• Απλή δομή: Η δομή μεταφοράς της βίδες είναι απλή και δεν χρειάζεται να εξειδικευτεί σε ειδικό μηχανισμό επιβράδυνσης.
• Έλλειψη αντίστασης στις παρεμβολές: Δεδομένου ότι ο σταπτικός κινητήρας ελέγχει το διακριτό σήμα, έχει μικρή επίδραση στις περιβαλλοντικές παρεμβολές.

Οι υβριδικοί γραμμικοί σταπτοκινητήρες είναιχρησιμοποιείται ευρέως σε απαιτήσεις υψηλής ακρίβειας εφαρμογές αυτοματισμού, όπως η αυτοματοποίηση εργοστασίων, η βαθμονόμηση ακριβείας, η ακριβής μέτρηση υγρών και η ακριβής κίνηση της θέσης, η ηλεκτρονική παραγωγή, η παραγωγή ημιαγωγών, ο ιατρικός εξοπλισμός,πλατφόρμες δοκιμών, αυτοματοποίηση εργοστασίων κλπ.


2Κανόνες ονομασίας και γενικές τεχνικές προδιαγραφές υβριδικών σταπτικών κινητήρων
Κανόνες ονοματοδότησης γραμμικών κινητήρων βήματος,


Γενικές προδιαγραφές,


3. 20LHS0494/0244/0164 Τύπος δεσμευμένης χρήσηςHΠίνακας δεδομένων απόδοσης υβριδικού γραμμικού κινητήρα βήματος


Σημείωση: Διαθέσιμη προσαρμογή των προδιαγραφών κινητήρα.
Διαθέσιμες προδιαγραφές καλωδίων,



4Μηχανικές διαστάσεις (σε mm)

Μηχανικά σχέδια τύπου αιχμαλωσίας, όπως παρακάτω,



Σημείωση: Πάνω από το σημείο Α, Β, οι διαθέσιμες πληροφορίες προσαρμογής παρατίθενται κατωτέρω.

5Σχήματα δύναμης και ρυθμού σφυγμού


6. Καλωδιώσεις
