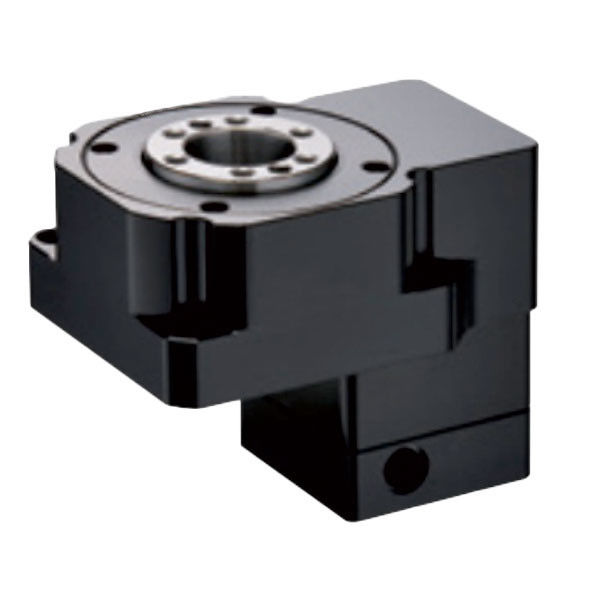

Τραπέζι κούφων περιστροφικών ενεργοποιητών σειράς YKW60

1. Σκόρπιος άξονας περιστρεφόμενος πίνακας Επισκόπηση

Η πλατφόρμα περιστροφής κούφου άξονα είναι ένας από τους πιο συνηθισμένους μηχανισμούς περιστροφής στον βιομηχανικό αυτοματισμό.Τεχνουργήματα για την κατασκευή ή την κατασκευή ηλεκτρικών συστημάτων οδήγησης.

Βασικά χαρακτηριστικάτων κούφων άξονα περιστρεφόμενο τραπέζι μας είναι όπως κάτω,

Κούφια δομή:

Ο πίνακας περιστροφής της πλατφόρμας περιστροφής κούφου άξονα είναι μια κούφια δομή και ο κινητήρας εφοδιασμού συνδέεται με την πλευρά για να διευκολύνει την εγκατάσταση της τραχείας και των καλωδίων στη μεταλλική πλευρά.

Υψηλή ακρίβεια επαναλαμβανόμενης θέσης:

Η πλατφόρμα περιστροφής κούφου άξονα χρησιμοποιεί γρανάζια υψηλής ακρίβειας για τη μείωση της ταχύτητας και την αύξηση της ροπής εξόδου.ένας ευέλικτος μηχανισμός διαχωρισμού ελέγχει την αντίδραση με την αλλαγή της απόστασης κέντρου των δύο ταχυτήτων, έτσι ώστε η πλατφόρμα περιστροφής κούφου άξονα επαναλαμβανόμενη ακρίβεια τοποθέτησης είναι αρκετά υψηλή.

Υψηλή ακαμψία:

Η πλατφόρμα περιστροφής του κούφου άξονα υποστηρίζεται από ρουλεμάν διασταυρούμενου ρουλεμάντος ακριβείας.και η διάμετρος του κυλίνδρου είναι ελαφρώς μεγαλύτερη από το μέγεθος του κυλίνδρου μεταξύ του εσωτερικού δακτυλίου και του εξωτερικού δακτυλίου του ρυμουλκούΥπάρχει μια δύναμη προ-σφίξης μεταξύ των εσωτερικών και εξωτερικών κύκλων και του κυλίνδρου. Ως αποτέλεσμα, η υποστηριζόμενη πλατφόρμα μπορεί να αντέξει διάφορες ροές όπως ακτινική, άξονας και ανατροπή.Η ακαμψία του είναι πάνω από 10 φορές μεγαλύτερη από αυτή των παραδοσιακών ρουλεμάν..

Υψηλή ακρίβεια περιστροφής

Μετά την ολοκλήρωση της συναρμολόγησης, τα ρουλεμάν της πλατφόρμας ως το περιστρεφόμενο κέντρο μετά την ολοκλήρωση της συναρμολόγησης,και η εξωτερική διάμετρος του πίνακα στροφής θα αλεθεί (πρότυπο είναι ανοξείδωτο όχημα) για να εξασφαλιστεί η κοαξιότητα του πίνακα στροφής, παράλληλος και άλλα σχήματα.

Ευρεία συμβατότητα κινητήρα:

Η πλατφόρμα περιστροφής κούφου άξονα μεταμορφώνει ευέλικτα το μέγεθος της διεπαφής προσαρμόζοντας τις τρύπες φλάντζης και σχισμάτων άξονα εισόδου, η οποία είναι κατάλληλη για κινητήρες που συνδέονται με το ασανσέρ.

Κύρια εφαρμογές:

1. Βιομηχανική αυτοματοποίηση: Η πλατφόρμα περιστροφής κούφου άξονα χρησιμοποιείται συχνά σε βιομηχανικούς συνδέσμους παραγωγής, όπως επεξεργασία, συναρμολόγηση ή δοκιμές.το εργαλείο μπορεί να επεξεργαστεί και να δοκιμαστεί σε πολλαπλές γωνίες για τη βελτίωση της παραγωγικής απόδοσης και της ποιότητας.

2. Επιστημονική έρευνα: Η πλατφόρμα περιστροφής κούφου άξονα χρησιμοποιείται ευρέως σε επιστημονικούς τομείς έρευνας όπως η φυσική, η χημεία και η βιολογία.η πλατφόρμα περιστροφής στη μέση του αέρα μπορεί να χρησιμοποιηθεί για τη ρύθμιση της γωνίας πρόσκρουσης του δείγματος στο φως, και μελετά το φαινόμενο της αντανάκλασης και της μετάδοσης από διαφορετικές γωνίες.

3Ιατρική εικόνα: Η πλατφόρμα περιστροφής κούφου άξονα έχει επίσης ορισμένες εφαρμογές στον τομέα της ιατρικής απεικόνισης.η πλατφόρμα περιστροφής κούφου άξονα μπορεί να χρησιμοποιηθεί για τη σάρωση των οργάνων ή των ιστών του ασθενούς κατά μήκος διαφορετικών γωνιών για την απόκτηση πιο ολοκληρωμένων και ακριβών δεδομένων εικόνας.

2.Κανόνες ονομασίας

3. YKW60 Σειρά Κούφιος περιστρεφόμενος πίνακας Βασικές προδιαγραφές απόδοσης

4Μηχανικές διαστάσεις (σε mm)

Μονάδα δοκιμής:

YKW60K- ((5-18) V2 μηχανικά σχέδια όπως παρακάτω,

μηχανικά σχέδια YKW60R όπως παρακάτω,
