1. Σύνοψη προϊόντων

Ο κινητήρας βήματος είναι ένας εκτελεστικός οργανισμός που μετατρέπει ηλεκτρικούς παλμούς σε μετατόπιση γωνίας.Μπορείτε να ελέγξετε τη γωνία με τον έλεγχο του αριθμού των παλμών για να επιτευχθεί ο σκοπός της ακριβούς ελέγχου της θέσηςΤαυτόχρονα, μπορείτε να ελέγξετε την ταχύτητα και την επιτάχυνση του κινητήρα με τον έλεγχο της συχνότητας των εισερχόμενων παλμών για να επιτύχετε τον σκοπό του ελέγχου της ταχύτητας.

Ο σταδιακός κινητήρας, που ονομάζεται επίσης παλμικός κινητήρας, συνήθως ταξινομείται από δομική άποψη ως: αντιδραστικοί σταδιακοί κινητήρες (VR), σταδιακός κινητήρας μόνιμου μαγνήτη (PM) και υβριδικός σταδιακός κινητήρας (HB).Ο κινητήρας βήματος μπορεί επίσης να χωριστεί σε περιστροφή και ευθείες γραμμές σύμφωνα με τη μορφή της κίνησηςΣύμφωνα με το αν υπάρχει κωδικοποιητής, μπορούν να χωριστούν σε ανοικτού κύκλου και κλειστού κύκλου βήμα κινητήρες.

Αντιδραστικός κινητήρας βήματοςΗ δομή είναι απλή, το κόστος είναι χαμηλό, η απόσταση βήματος είναι μικρή και μπορεί να φθάσει τα 1,2 °,Αλλά η δυναμική απόδοση είναι κακή., η απόδοση είναι χαμηλή, η θέρμανση είναι μεγάλη και η αξιοπιστία είναι δύσκολο να εγγυηθεί.

Μηχανή βήματος με μόνιμο μαγνήτη: Ο περιστροφέας του βήματος κινητήρα μόνιμου μαγνήτη είναι κατασκευασμένος από υλικό μόνιμου μαγνήτη, και ο περιστροφέας είναι ο ίδιος με αυτόν του στατήρα.Χαρακτηρίζεται από καλή δυναμική απόδοση και μεγάλη ροπή εξόδου, αλλά αυτός ο κινητήρας έχει κακή ακρίβεια και μεγάλα βήματα (συνήθως 7,5 ° ή 15 °).

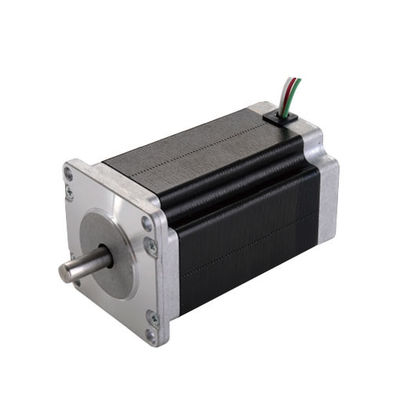

Υβριδικός κινητήρας βήματος: Ο υβριδικός κινητήρας ατμού ενσωματώνει τα πλεονεκτήματα της αντίδρασης και των μόνιμων μαγνητών.και πολλαπλά μικρά δόντια στον ρότορα και τον στατήρα για να βελτιωθεί η ακρίβεια του βήματοςΧαρακτηρίζεται από μεγάλη ροπή εξόδου, καλή δυναμική απόδοση και μικρά βήματα, τα οποία μπορούν να ανταποκριθούν σε εφαρμογές αυτοματισμού που απαιτούν υψηλή ακρίβεια.

Σύμφωνα με τον αριθμό των σταδίων, υπάρχουν δι-φασικοί, τρι-φασικοί και πενταφασικοί σταδιακοί κινητήρες.Ο λόγος είναι ότι ο δι-φασικός βήμα κινητήρας είναι πιο οικονομικά αποδοτικό, και έχει επίσης ικανοποιητικές επιδόσεις λόγω της λειτουργίας υποδιαίρεσης ή μικροδιασταλτικής λειτουργίας της κίνησης του.

Η βασική γωνία βήματος ενός διφορετικού βήματος κινητήρα είναι 1,8 °/βήμα. Αν ταιριάξει με μια μετακίνηση μισού βήματος, η γωνία βήματος μειώνεται σε 0,9 °. Αν ταιριάξει με ένα μικρο-βήμα οδηγό,η γωνία βήματος μπορεί να υποδιαιρεθεί έως και 256 φορές (00,007 ° ανά μικρό βήμα), η οποία μπορεί να ικανοποιήσει τις απαιτήσεις των περισσότερων εφαρμογών.

Διάφορα πλεονεκτήματα των σταδιακών κινητήρων

Υψηλή ακρίβεια

Η γωνία περιστροφής του βήμα κινητήρα μπορεί να ελεγχθεί λεπτά, και κάθε βήμα αντιστοιχεί σε μια καθορισμένη γωνία περιστροφής, έτσι ώστε η ακρίβεια περιστροφής του βήμα κινητήρα είναι πολύ υψηλή.Σε σύγκριση με τους παραδοσιακούς κινητήρες συνεχούς ρεύματος και εναλλασσόμενου ρεύματος, οι σταπτήρες μπορούν να ελέγχουν με μεγαλύτερη ακρίβεια τη θέση και τη γωνία, καθιστώντας τους κατάλληλους για εφαρμογές που απαιτούν υψηλής ακρίβειας έλεγχο θέσης.

Ευρύ εύρος ρύθμισης ταχύτητας

Η ταχύτητα ενός βήματος κινητήρα καθορίζεται από το ρεύμα κίνησης και την τάση, έτσι ώστε ο βήμα κινητήρας μπορεί να επιτύχει ένα ευρύ φάσμα ρυθμίσεων ταχύτητας.ο σταδιακός κινητήρας μπορεί να προσαρμοστεί στις αλλαγές φορτίου αλλάζοντας το σήμα οδήγησηςΜε βάση τη συχνότητα του σήματος εισόδου παλμού, μπορεί να επιτευχθεί ομαλή ρύθμιση της ταχύτητας.

Γρήγορη ταχύτητα απόκρισης

Η ταχύτητα απόκρισης του βήμα κινητήρα είναι πολύ γρήγορη και μπορεί να ολοκληρώσει τις οδηγίες περιστροφής σε χιλιοστά του δευτερολέπτου.Οι παραδοσιακοί κινητήρες απαιτούν διαδικασίες επιτάχυνσης και επιβράδυνσης για την επίτευξη περιστροφής, ενώ οι βήμα κινητήρες μπορούν να επιτύχουν ταχεία περιστροφή με τον έλεγχο της συχνότητας και του χρόνου των παλμών.

Υψηλή ροπή

Ένας σταδιακός κινητήρας μπορεί να παράγει πολύ μεγάλη ροπή και να διατηρεί υψηλή ροπή ακόμη και σε υψηλές ταχύτητες.που μπορεί να διατηρήσει σταθερή ροπή ισχύος σε κάθε κύκλο βήματοςΩς εκ τούτου, οι σταδιακοί κινητήρες είναι κατάλληλοι για εφαρμογές που απαιτούν υψηλή παραγωγή ροπής.

Μεγάλη διάρκεια ζωής και εξοικονόμηση κόστους

Το κόστος παραγωγής των σταπ κινητήρων είναι σχετικά χαμηλό, καταλαμβάνουν μικρό χώρο και είναι εύκολο να εγκατασταθούν και να συντηρηθούν, έτσι ώστε το κόστος χρήσης τους να είναι πολύ χαμηλό.λόγω της δυνατότητας να επιτευχθεί έλεγχος θέσης και γωνίας μέσω σημάτων ελέγχου, οι πολύπλοκοι αισθητήρες και τα κυκλώματα ελέγχου στις παραδοσιακές μεθόδους ελέγχου μπορούν να εξαλειφθούν, με αποτέλεσμα την εξοικονόμηση κόστους.ο σταδιακός κινητήρας δεν χρειάζεται να ρυθμίζει τη φάση μέσω βούρτσων και μετατροπών όπως οι συνήθεις κινητήρες συνεχούς ρεύματοςΕπιπλέον, χρησιμοποιούμε μοναδικά και υψηλής ποιότητας υλικά, έτσι ο υβριδικός σταπτήρας κινητήρας Kaifu έχει μεγάλη διάρκεια ζωής και σχεδόν δεν απαιτεί ειδική συντήρηση,περαιτέρω μείωση του κόστους του πελάτη.

Εφαρμογές των υβριδικών κινητήρων βήματος Kaifull PRMCAS

Μηχανές εργαλείων και μηχανές χαρακτικής

Η εφαρμογή των σταδιακών κινητήρων στα εργαλεία μηχανών είναι επίσης πολύ κοινή.Με αυτόν τον τρόπο επιτυγχάνεται ακρίβεια και ταχύτητα στη μηχανική επεξεργασία των εργαστηρίωνΜπορεί να επιτύχει διαφορετικά αποτελέσματα επεξεργασίας, υψηλή ταχύτητα και υψηλή απόδοση.

Εξοπλισμός αυτοματισμού

Η εφαρμογή των σταπτέρων κινητήρων σε εξοπλισμό αυτοματισμού είναι επίσης πολύ εκτεταμένη.έτσι ώστε να επιτευχθεί αυτοματοποιημένος έλεγχος του εξοπλισμούΜπορεί να επιτύχει διαφορετικά αποτελέσματα ελέγχου, όπως υψηλή ταχύτητα και υψηλή σταθερότητα.

Μηχανές εκτύπωσης

Σε έναν εκτυπωτή, ένας κινητήρας βήματος χρησιμοποιείται για τον έλεγχο της κίνησης της κεφαλής εκτύπωσης, επιτυγχάνοντας έτσι την ακριβή εκτύπωση κειμένου, εικόνων και διαγραμμάτων.Μπορεί να επιτύχει διαφορετικά αποτελέσματα εκτύπωσης, όπως υψηλή ευκρίνεια, υψηλή ταχύτητα και υψηλή σταθερότητα.

Συσκευαστικά οχημάτων

Η εφαρμογή σταπτικών κινητήρων σε εξαρτήματα αυτοκινήτων είναι επίσης πολύ κοινή.παράθυραΤο σύστημα αυτό μπορεί να επιτύχει διαφορετικά αποτελέσματα ελέγχου, όπως υψηλή ταχύτητα και υψηλή αξιοπιστία.

Οπτικός εξοπλισμός

Σε οπτικό εξοπλισμό, οι βήμα κινητήρες χρησιμοποιούνται ευρέως στους διαμορφωτές, στη λεπτή ρύθμιση και σε άλλες πτυχές.χρησιμοποιούνται ευρέως σε διάφορους μηχανισμούς οπτικής θέσης, η οποία μπορεί να παρέχει μεγαλύτερη σταθερότητα και ακρίβεια για οπτικό εξοπλισμό.

Ιατρικές συσκευές

Οι μηχανές βήματος χρησιμοποιούνται ευρέως σε ιατρικές συσκευές, ειδικά σε χειρουργικά όργανα όπως λεπίδες και κοπτήρες.Η υψηλής ακρίβειας τοποθέτηση των σταπ κινητήρων μπορεί να βελτιώσει σημαντικά την ακρίβεια της χειρουργικής επέμβασης και να κάνει την χειρουργική επέμβαση ασφαλέστερηΟι κινητήρες βήματος μπορούν επίσης να χρησιμοποιηθούν σε συσκευές όπως βηματοδότης και σύριγγες.

Εφαρμογές ακριβούς θέσης

Οι κινητήρες βήματος μπορούν να ολοκληρώσουν ακριβείς εργασίες θέσης μέσω ποσοτικής κίνησης και σταθερών γωνιών βήματος, γεγονός που τους καθιστά ευρέως χρησιμοποιημένους σε διάφορους εξοπλισμούς θέσης ακριβείας,όπως οπτικός εξοπλισμός, κλωστοϋφαντουργικό εξοπλισμό, μηχανές κέντησης ηλεκτρονικού υπολογιστή, ιατρικό εξοπλισμό, εξοπλισμό αυτοματισμού κλπ.Και οι σταδιακοί κινητήρες είναι τέλειοι για τέτοιες εργασίες..

Συνοπτικά, οι σταδιακοί κινητήρες μπορούν να χρησιμοποιηθούν ευρέως σε διάφορους τομείς λόγω των χαρακτηριστικών ποσοτικής κίνησης και σταθερής γωνίας σταδιακού κινητήρα,παρέχοντας πιο ακριβή και αποτελεσματική κινητήρια δύναμη για μηχανικούς εξοπλισμούς για την επίτευξη υψηλότερης παραγωγικής απόδοσης και ποιότητας.

2Γενικές τεχνικές προδιαγραφές υβριδικού κινητήρα βήματος

3Δελτίο δεδομένων επιδόσεων υβριδικού σταπτήρα

4Μηχανικές διαστάσεις (σε mm)

5Διάγραμμα καλωδίωσης.

6. Στροφή ροπής Δείκτες ταχύτητας
