1. Σύνοψη προϊόντων

Ο κινητήρας βήματος είναι ένας εκτελεστικός οργανισμός που μετατρέπει ηλεκτρικούς παλμούς σε μετατόπιση γωνίας.Μπορείτε να ελέγξετε τη μετατόπιση γωνίας με τον έλεγχο του αριθμού των παλμών για να επιτύχετε το σκοπό της ακριβούς θέσηςΤαυτόχρονα, μπορείτε να ελέγξετε την ταχύτητα και την επιτάχυνση της περιστροφής του κινητήρα με τον έλεγχο της συχνότητας παλμού για να επιτευχθεί ο σκοπός της ρύθμισης της ταχύτητας.

Ο υβριδικός βήμα κινητήρας είναι σήμερα η πιο ευρέως χρησιμοποιούμενη βήμα κινητήρα, και όλοι είναι εξοικειωμένοι με το βήμα κινητήρα..

Πώς να επιλέξουμε τον κατάλληλο βήμα κινητήρα για τις εφαρμογές μας;

Επιλογή ροπής κινητήρα βήματος

Η ροπή του σταδιακού κινητήρα είναι παρόμοια με την "δύναμη" των παραδοσιακών κινητήρων.Η φυσική δομή του σταδιακού κινητήρα είναι εντελώς διαφορετική από τους κινητήρες AC και DC και η ισχύς εξόδου μπορεί να είναι μεταβλητή.

Γενικά, επιλέγουμε το μέγεθος του κινητήρα ανάλογα με την ανάγκη ροπής στη λειτουργία. Για παράδειγμα, αν η ροπή που απαιτείται είναι μικρότερη από 0,8N.M, κατάλληλοι είναι οι μηχανές βήματος μεγέθους 20/28/35/39/42mm.Εάν η απαιτούμενη ροπή είναι περίπου 1NΌταν η απαιτούμενη ροπή είναι αρκετές N.M. ή ακόμη περισσότερο, συνήθως επιλέγονται σταδιακοί κινητήρες με μέγεθος πλαισίου 86/110/130mm ή μεγαλύτερο.

Η επιλογή της ταχύτητας κινητήρα βήματος

Ιδιαίτερη προσοχή πρέπει να δοθεί στην ταχύτητα του στόχου σταπ κινητήρα. επειδή η ροπή εξόδου του κινητήρα είναι αντίστροφα ανάλογη με την ταχύτητα.όταν η ταχύτητα του κινητήρα σταπ είναι χαμηλή (500-600 στροφές ανά λεπτό ή χαμηλότερη ταχύτητα ανά λεπτό)Όταν η ταχύτητα του κινητήρα αυξάνεται, η ροπή του κινητήρα θα μειώνεται και ειδικά όταν η ταχύτητα του κινητήρα είναι 1000 rpm και άνω.

Μερικές φορές, όταν απαιτούνται κινητήρες υψηλής ταχύτητας, η αντίσταση της τροχιάς, η επαγωγικότητα και άλλοι δείκτες του σταδιακού κινητήρα πρέπει να εξετάζονται προσεκτικά.Επιλέξτε έναν κινητήρα με ελαφρώς λιγότερη επαγωγικότητα είναι καλύτεροΩστόσο, εάν θέλετε χαμηλή ταχύτητα και μεγάλη ροπή, ένας σταπτήρας με επαγωγικότητα τουλάχιστον 10mH είναι καλύτερος.

Επιλογή συχνότητας εκκίνησης χωρίς φορτίο

Εάν απαιτείται συχνή εκκίνηση και διακοπή σε σύντομο χρονικό διάστημα και η ταχύτητα είναι περίπου 1000 σ/min (ή υψηλότερη),Συνήθως είναι απαραίτητο να "επιταχυνθεί η εκκίνηση", δηλαδή χρειάζονται έναν κινητήρα με υψηλή συχνότητα εκκίνησης χωρίς φορτίο.

Επιλογή φάσης

Όσον αφορά την επιλογή του αριθμού των φάσεων του βήματος κινητήρα, πολλοί πελάτες δεν δίνουν αρκετή προσοχή.,Οι περισσότερες φορές, οι δύο φάσεις κινητήρες αρκούν.ειδικά για ακρίβεια ή ομαλότητα, 3 φάσεις ή 5 φάσεις μπορεί να είναι καλύτερα.

Επιλέξτε το επίπεδο προστασίας

Υπάρχουν ειδικοί κινητήρες βήματος, όπως αδιάβροχοι και αδιάβροχοι, αδιάβροχοι για ορισμένες ειδικές περιπτώσεις.

Άλλες ειδικές προδιαγραφές

Αν χρειάζεστε ειδικούς κινητήρες βήματος, παρακαλούμε επικοινωνήστε μαζί μας.κούφιο άξονα, διπλός άξονας, κωδικοποιητής, ζώνη, φρένα ζώνης κλπ.

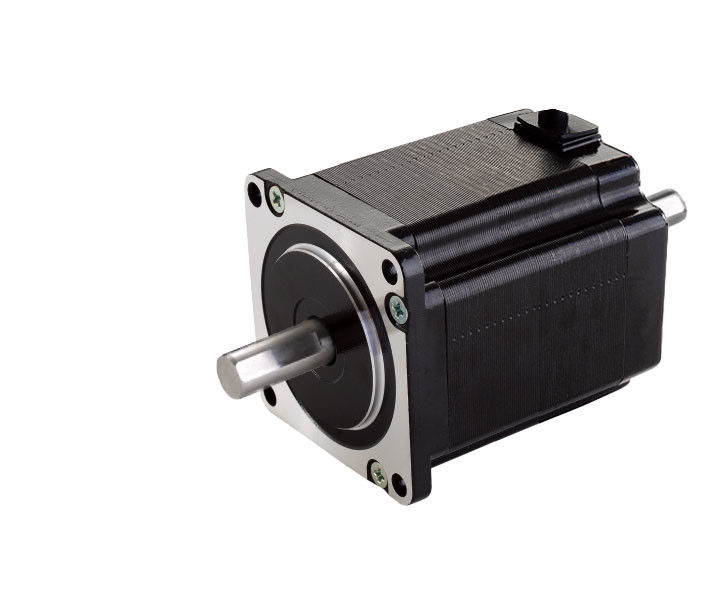

Οι δύο φάσεις, τρεις φάσεις και πέντε φάσεις υβριδικών βήμα κινητήρες Kaifull είναι κατασκευασμένα από υψηλής θερμοκρασίας μόνιμο μαγνήτη και υψηλής ποιότητας ψυχρά κυλούμενα φύλλα χάλυβα.που καλύπτουν από 20 mm έως 150 mm σε μέγεθος καρέΤαυτόχρονα, υπάρχουν all-in-one βήμα κινητήρες που ενσωματώνονται με οδηγούς, κλειστό κύκλο βήμα κινητήρα, και με φρένο βήμα κινητήρα κλπ.

Γενικά, ηχαρακτηριστικά του βήμα κινητήραείναι:

Ησυχία.

Ανεξάρτητα από το πώς αλλάζει το ρεύμα εισόδου, όσο το φορτίο μπορεί να οδηγηθεί, ο σταδιακός κινητήρας κινείται σύμφωνα με την ελάχιστη γωνία.

Δεν απαιτείται σήμα ανάδρασης.Ο σταδιακός κινητήρας κινείται σύμφωνα με τη συχνότητα και την ποσότητα παλμών που παρέχεται από την κίνηση και δεν χρειάζεται να βασίζεται στην ανατροφοδότηση της πραγματικής κατάστασης του κινητήρα.

Το σφάλμα τοποθέτησης δεν συσσωρεύεται.Ο λόγος για τον οποίο ο σταδιακός κινητήρας δεν συσσωρεύεται είναι επειδή δεν χρειάζεται να γνωρίζει την πραγματική θέση, αλλά χρειάζεται μόνο να γνωρίζει τον αριθμό των περιστρεφόμενων βημάτων.ο σταδιακός κινητήρας χρειάζεται μόνο να λαμβάνει το σήμα κάθε σταδίου, και στη συνέχεια να κινηθεί σύμφωνα με τη γωνία βήματος. Δεν είναι απαραίτητο να γνωρίζετε την θέση εκκίνησης ή το σημείο στόχου. Αυτό μπορεί να αποφύγει το πρόβλημα της συσσώρευσης σφαλμάτων.η αρχή λειτουργίας του βήμα κινητήρα καθιστά την κίνηση διακριτή και εκτελείται από μια συγκεκριμένη γωνία χωρίς ένα συνεχές σφάλμα συσσώρευσης.

Η αρχή του οδηγού του κινητήρα βήματος είναι απλή και εύκολο να αναπτυχθεί σύστημα ελέγχου.

Ο σταδιακός κινητήρας έχει τα χαρακτηριστικά της υψηλής πυκνότητας ισχύος, της υψηλής ροπής εξόδου, του χαμηλού θορύβου, της χαμηλής δόνησης και της ομαλής περιστροφής, της υψηλής απόδοσης μετατροπής ενέργειας, της σταθερότητας και της αξιοπιστίας, της μακράς ζωής κλπ.Την ίδια στιγμήΗ εταιρεία μας υποστηρίζει και την ευέλικτη προσαρμογή.

Οι εφαρμογές των υβριδικών κινητήρων βήματος Kaifull PRMCAS

Ο σταδιακός κινητήρας χρησιμοποιείται κυρίως στον τομέα της κατασκευής μηχανών εργαλείων CNC.Ο λόγος για τον οποίο χρησιμοποιείται κυρίως σε αυτόν τον τομέα είναι ότι ο κινητήρας δεν απαιτεί μετατροπή A / D και μπορεί να μετατρέψει απευθείας ψηφιακά σήματα παλμού σε γωνιακή μετατόπιση, το οποίο είναι ακριβώς αυτό που χρειάζονται τα μηχανήματα CNC και δεν μπορούν να επιτευχθούν από πολλούς άλλους τύπους κινητήρων.Ο σταδιακός κινητήρας μπορεί να λεχθεί ότι είναι το πιο ιδανικό εκτελεστικό στοιχείο των μηχανών CNC, και φυσικά θα χρησιμοποιηθεί ευρέως στον τομέα της κατασκευής μηχανών CNC.

Οι κινητήρες βήματος μπορούν επίσης να χρησιμοποιηθούν σε πολλά άλλα μηχανήματα, όπως οι κινητήρες σε αυτόματες μηχανές τροφοδοσίας και γενικές μονάδες δίσκου.μπορεί επίσης να εφαρμοστεί σε εκτυπωτές και σχεδιαστές.

Οι μοτέρ σταπ έχουν τα χαρακτηριστικά της ταχείας εκκίνησης-απόσυρσης και τοποθέτησης και χρησιμοποιούνται συχνά ως ενεργοποιητές για τον έλεγχο θέσης στον τομέα του ψηφιακού ελέγχου.Σε ταχεία λειτουργία μοτοσικλέτας βήματος, απαιτείται από το κύκλωμα κίνησης να παρέχει το ρεύμα κίνησης στην επικάλυψη του σταπτήρα όσο το δυνατόν πιο κοντά στις τεχνικές προδιαγραφές που απαιτούνται για την παραγωγή επαρκούς ροπής.Η μέγιστη επιτρεπόμενη θερμοκρασία στην επιφάνεια του σταπτήραΟι μοτοσυκλέτες βήματος χρησιμοποιούνται σε συνδυασμό με οδηγούς και πολλοί οδηγοί υποστηρίζουν τη λειτουργία υποδιαίρεσης, η οποία επιτυγχάνει πολύ μικρές γωνίες βήματος και πιο ακριβή έλεγχο.Η ροπή του σταδιακού κινητήρα θα μειωθεί καθώς η ταχύτητα αυξάνεταιΗ ακρίβεια ενός γενικού σταπτέρου κινητήρα είναι 3-5% της γωνίας του σταπτέρου και δεν συσσωρεύεται.συνοδευόμενη από έναν σφυρίχτη.

Χρησιμοποιείται ευρέως σε μηχανές ΑΤΜ, εκτυπωτές inkjet, μηχανές χαρακτικής, μηχανές φωτογραφίας, εξοπλισμό ψεκασμού, ιατρικά όργανα και εξοπλισμό, περιφερειακά συστήματα υπολογιστών και συσκευές μεγάλου μεγέθους αποθήκευσης,όργανα ακριβείας, βιομηχανικά συστήματα ελέγχου, αυτοματοποίηση γραφείων, ρομπότ και άλλους τομείς, ειδικά κατάλληλα για εφαρμογές που απαιτούν ομαλή λειτουργία, χαμηλό θόρυβο, γρήγορη ανταπόκριση, μακρά διάρκεια ζωής,και υψηλή ροπή εξόδου.

Βιομηχανία μηχανημάτων εργαλείων

Οι κινητήρες βήματος χρησιμοποιούνται ευρέως στη βιομηχανία μηχανημάτων εργαλείων, κυρίως για τον έλεγχο της τροφοδοσίας και της τοποθέτησης των μηχανημάτων εργαλείων.τα βήματα κινητήρες μπορούν να ελέγχουν με ακρίβεια τη θέση μηχανικής και την ταχύτητα των εργαλείωνΕπιπλέον, οι σταδιακοί κινητήρες μπορούν επίσης να χρησιμοποιηθούν για τον έλεγχο των λειτουργιών αυτόματης τροφοδοσίας και αλλαγής εργαλείων των εργαλειομηχανών.

Εξοπλισμός αυτοματισμού

Οι κινητήρες βήματος χρησιμοποιούνται επίσης ευρέως σε εξοπλισμό αυτοματισμού, όπως αυτοματοποιημένες γραμμές παραγωγής, αυτοματοποιημένες μηχανές συσκευασίας, αυτοματοποιημένα ρομπότ χειρισμού κλπ.Οι κινητήρες βήματος μπορούν να ελέγχουν με ακρίβεια την κίνηση και τη θέση του εξοπλισμού, επιτυγχάνοντας έτσι αποτελεσματική αυτοματοποιημένη παραγωγή.

Ηλεκτρονικές συσκευές

Οι μηχανές βήματος έχουν επίσης ορισμένες εφαρμογές σε ηλεκτρονικές συσκευές, όπως σε διάφορα στάδια της παραγωγής ηλεκτρονικών προϊόντων, όπως η εκτύπωση πάστες συγκόλλησης, η τοποθέτηση SMT, η συγκόλληση επαναπροσόδου,οπτική επιθεώρηση, παραγωγή καλωδίων με τερματικά, μηχανές διανομής, μηχανές επικάλυψης οθόνης κλπ. Μπορούν επίσης να χρησιμοποιηθούν σε πολλές συσκευές, όπως ΑΤΜ, αυτόματα πωλήματα, 3D εκτυπωτές, σαρωτές, εκτυπωτές,κλπ..

Ιατρικός εξοπλισμός

Οι κινητήρες βήματος εφαρμόζονται επίσης σε ιατρικό εξοπλισμό, όπως ιατρικά ρομπότ, χειρουργικά όργανα κλπ.Οι σταδιακοί κινητήρες μπορούν να ελέγχουν με ακρίβεια την κίνηση και τη θέση των ρομπότ και των χειρουργικών οργάνων, επιτυγχάνοντας έτσι υψηλής ακρίβειας χειρουργική επέμβαση και θεραπεία.

Η αυτοκινητοβιομηχανία

Οι σταδιακοί κινητήρες χρησιμοποιούνται επίσης στην αυτοκινητοβιομηχανία, όπως ρυθμιστές καθισμάτων, ρυθμιστές πόρτων κλιματισμού κλπ.Ο κινητήρας βήματος μπορεί να ελέγξει με ακρίβεια τη θέση και την κίνηση των καθισμάτων αυτοκινήτου και των θυρών κλιματισμού, βελτιώνοντας έτσι την άνεση και την ασφάλεια του αυτοκινήτου.

Στο πεδίο της ρομποτικής

Οι σταδιακοί κινητήρες χρησιμοποιούνται επίσης ευρέως στον τομέα της ρομποτικής, όπως τα βιομηχανικά ρομπότ, τα ρομπότ υπηρεσιών κλπ. Οι σταδιακοί κινητήρες μπορούν να ελέγχουν με ακρίβεια την κίνηση και τη θέση των ρομπότ,Με αυτόν τον τρόπο επιτυγχάνεται αποτελεσματική παραγωγή και εξυπηρέτηση.

Συνοπτικά, οι σταδιακοί κινητήρες έχουν ένα ευρύ φάσμα εφαρμογών σε πολλούς τομείς, και η υψηλή ακρίβεια, η ταχύτητα απόκρισης,και βολικό έλεγχο τους κάνουν τα βασικά στοιχεία πολλών εξοπλισμού αυτοματισμούΜε τη συνεχή πρόοδο της τεχνολογίας, τα πεδία εφαρμογής των σταπτικών κινητήρων θα συνεχίσουν να επεκτείνονται και να εμβαθύνονται.

2Γενικές τεχνικές προδιαγραφές υβριδικού κινητήρα βήματος

3Δελτίο δεδομένων επιδόσεων υβριδικού σταπτήρα

4Μηχανικές διαστάσεις (σε mm)

5Διάγραμμα καλωδίωσης.

6. Στροφή ροπής Δείκτες ταχύτητας
