1. Σύνοψη προϊόντων

Ο κινητήρας βήματος είναι ένας εκτελεστικός οργανισμός που μετατρέπει ηλεκτρικούς παλμούς σε μετατόπιση γωνίας.Μπορείτε να ελέγξετε τη μετατόπιση γωνίας με τον έλεγχο του αριθμού των παλμών για να επιτύχετε το σκοπό της ακριβούς θέσηςΤαυτόχρονα, μπορείτε να ελέγξετε την ταχύτητα και την επιτάχυνση της περιστροφής του κινητήρα με τον έλεγχο της συχνότητας παλμού για να επιτευχθεί ο σκοπός της ρύθμισης της ταχύτητας.

Ο υβριδικός βήμα κινητήρας είναι σήμερα η πιο ευρέως χρησιμοποιούμενη βήμα κινητήρα, και όλοι είναι εξοικειωμένοι με το βήμα κινητήρα..

Πώς να επιλέξουμε τον κατάλληλο βήμα κινητήρα για τις εφαρμογές μας;

Επιλογή ροπής κινητήρα βήματος

Η ροπή του σταδιακού κινητήρα είναι παρόμοια με την "δύναμη" των παραδοσιακών κινητήρων.Η φυσική δομή του σταδιακού κινητήρα είναι εντελώς διαφορετική από τους κινητήρες AC και DC και η ισχύς εξόδου μπορεί να είναι μεταβλητή.

Γενικά, επιλέγουμε το μέγεθος του κινητήρα ανάλογα με την ανάγκη ροπής στη λειτουργία. Για παράδειγμα, αν η ροπή που απαιτείται είναι μικρότερη από 0,8N.M, κατάλληλοι είναι οι μηχανές βήματος μεγέθους 20/28/35/39/42mm.Εάν η απαιτούμενη ροπή είναι περίπου 1NΌταν η απαιτούμενη ροπή είναι αρκετές N.M. ή ακόμη περισσότερο, συνήθως επιλέγονται σταδιακοί κινητήρες με μέγεθος πλαισίου 86/110/130mm ή μεγαλύτερο.

Η επιλογή της ταχύτητας κινητήρα βήματος

Ιδιαίτερη προσοχή πρέπει να δοθεί στην ταχύτητα του στόχου σταπ κινητήρα. επειδή η ροπή εξόδου του κινητήρα είναι αντίστροφα ανάλογη με την ταχύτητα.όταν η ταχύτητα του κινητήρα σταπ είναι χαμηλή (500-600 στροφές ανά λεπτό ή χαμηλότερη ταχύτητα ανά λεπτό)Όταν η ταχύτητα του κινητήρα αυξάνεται, η ροπή του κινητήρα θα μειώνεται και ειδικά όταν η ταχύτητα του κινητήρα είναι 1000 rpm και άνω.

Μερικές φορές, όταν απαιτούνται κινητήρες υψηλής ταχύτητας, η αντίσταση της τροχιάς, η επαγωγικότητα και άλλοι δείκτες του σταδιακού κινητήρα πρέπει να εξετάζονται προσεκτικά.Επιλέξτε έναν κινητήρα με ελαφρώς λιγότερη επαγωγικότητα είναι καλύτεροΩστόσο, εάν θέλετε χαμηλή ταχύτητα και μεγάλη ροπή, ένας σταπτήρας με επαγωγικότητα τουλάχιστον 10mH είναι καλύτερος.

Επιλογή συχνότητας εκκίνησης χωρίς φορτίο

Εάν απαιτείται συχνή εκκίνηση και διακοπή σε σύντομο χρονικό διάστημα και η ταχύτητα είναι περίπου 1000 σ/min (ή υψηλότερη),Συνήθως είναι απαραίτητο να "επιταχυνθεί η εκκίνηση", δηλαδή χρειάζονται έναν κινητήρα με υψηλή συχνότητα εκκίνησης χωρίς φορτίο.

Επιλογή φάσης

Όσον αφορά την επιλογή του αριθμού των φάσεων του βήματος κινητήρα, πολλοί πελάτες δεν δίνουν αρκετή προσοχή.,Οι περισσότερες φορές, οι δύο φάσεις κινητήρες αρκούν.ειδικά για ακρίβεια ή ομαλότητα, 3 φάσεις ή 5 φάσεις μπορεί να είναι καλύτερα.

Επιλέξτε το επίπεδο προστασίας

Υπάρχουν ειδικοί κινητήρες βήματος, όπως αδιάβροχοι και αδιάβροχοι, αδιάβροχοι για ορισμένες ειδικές περιπτώσεις.

Άλλες ειδικές προδιαγραφές

Αν χρειάζεστε ειδικούς κινητήρες βήματος, παρακαλούμε επικοινωνήστε μαζί μας.κούφιο άξονα, διπλός άξονας, κωδικοποιητής, ζώνη, φρένα ζώνης κλπ.

Σήμερα, οι σταδιακοί κινητήρες χρησιμοποιούνται ευρέως στον τομέα του ελέγχου κίνησης.διάφορα θέματαπου πρέπει να σημειώνονται κατά τη χρήση υβριδικών σταπτικών κινητήρων.

Η ροπή του σταδιακού κινητήρα μειώνεται με την αύξηση της ταχύτητας.

Όταν ο κινητήρας βήματος περιστρέφεται, η επαγωγικότητα κάθε περιστροφής φάσης του κινητήρα θα σχηματίσει αντίστροφη ηλεκτροκινητική δύναμη.Σε αυτή την περίπτωση, το ρεύμα φάσης του κινητήρα μειώνεται με την αύξηση της συχνότητας (ή της ταχύτητας), με αποτέλεσμα τη μείωση της ροπής.

Ο σταδιακός κινητήρας μπορεί να λειτουργεί καλά σε χαμηλές ταχύτητες, αλλά αν υπερβαίνει μια ορισμένη ταχύτητα, μπορεί να μην ξεκινήσει ή να υπάρξει έντονος ήχος σφυρίχματος.

Ο σταδιακός κινητήρας έχει τεχνική παράμετρο: συχνότητα εκκίνησης χωρίς φορτίο, η οποία είναι η συχνότητα παλμού με την οποία ο σταδιακός κινητήρας μπορεί να ξεκινήσει κανονικά σε συνθήκες χωρίς φορτίο.Εάν η συχνότητα παλμού είναι υψηλότερη από αυτή την τιμή, ο κινητήρας δεν μπορεί να ξεκινήσει κανονικά και μπορεί να εμφανίσει απώλεια βήματος ή μπλοκάρισμα του ροτόρα.Θα πρέπει να υπάρχει μια διαδικασία επιτάχυνσης στην συχνότητα παλμού., δηλαδή η συχνότητα εκκίνησης θα πρέπει να είναι χαμηλότερη,και στη συνέχεια πρέπει να εφαρμοστεί μια ορισμένη επιτάχυνση για να επιτευχθεί η επιθυμητή υψηλή συχνότητα (η ταχύτητα του κινητήρα πρέπει να αυξηθεί από χαμηλή ταχύτητα σε υψηλή ταχύτητα).

Πώς να αντιμετωπιστούν οι δονήσεις και ο θόρυβος των υβριδικών βηματοκινητήρων δύο φάσεων κατά τη λειτουργία χαμηλών ταχυτήτων;

Τα εγγενή μειονεκτήματα των σταπ κινητήρων είναι οι υψηλές δονήσεις και ο θόρυβος κατά την περιστροφή χαμηλής ταχύτητας, οι οποίες μπορούν γενικά να ξεπεραστούν με τις ακόλουθες λύσεις:

Α. Εάν ο σταδιακός κινητήρας λειτουργεί ακριβώς στη ζώνη συντονισμού, η μηχανική μετάδοση, όπως η αλλαγή της αναλογίας μείωσης, μπορεί να αποφύγει τη ζώνη συντονισμού.

Β. Η πιο συχνά χρησιμοποιούμενη και βολική μέθοδος είναι η χρήση οδηγών με λειτουργίες υποδιαίρεσης.

Γ. Αντικατάσταση με βήμα κινητήρα με μικρότερη γωνία βήματος, όπως τρι-ή πεντα-φάση βήμα κινητήρα.

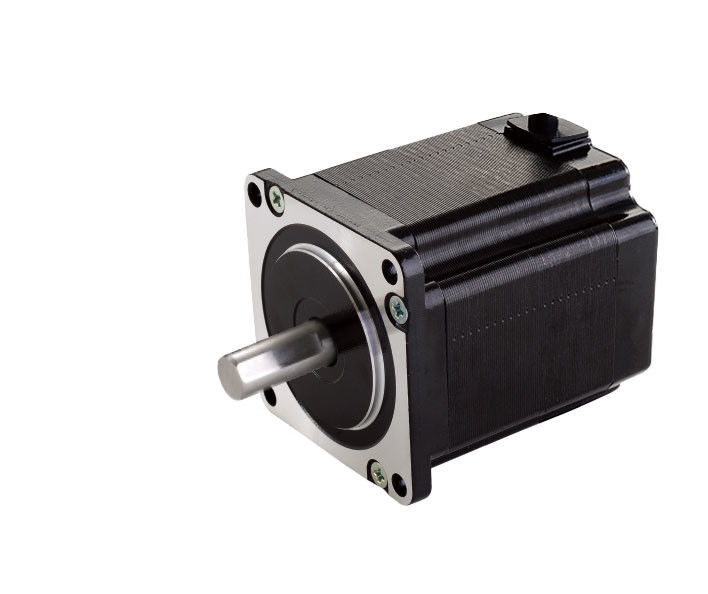

Οι εφαρμογές των υβριδικών κινητήρων βήματος Kaifull PRMCAS

Οι υβριδικοί σταπτέρ κινητήρες Kaifull χρησιμοποιούνται κυρίως σε ψηφιακά συστήματα ελέγχου, με υψηλή ακρίβεια και αξιόπιστη λειτουργία.μπορεί επίσης να επιτευχθεί έλεγχος κλειστού κυκλώματοςΟι κινητήρες βήματος έχουν χρησιμοποιηθεί ευρέως σε ψηφιακά συστήματα ελέγχου, όπως συσκευές μετατροπής ψηφιακών σε αναλογικά, εργαλεία μηχανών CNC, περιφερειακά συστήματα υπολογιστών, αυτόματες συσκευές καταγραφής, ρολόγια κλπ.,έχουν επίσης εφαρμοστεί σε γραμμές παραγωγής βιομηχανικής αυτοματοποίησης, εξοπλισμό εκτύπωσης κλπ.

Τα σενάρια εφαρμογής των σταπτικών κινητήρων Kaifull είναι πολύ ευρεία, και τα ακόλουθα είναι μερικά παραδείγματα εφαρμογής:

Βιομηχανικός τομέας:Οι κινητήρες βήματος χρησιμοποιούνται στην οδική οργάνωση, τον εξοπλισμό παραγωγής αυτοματισμού μηχανημάτων, την κατασκευή ρομπότ, την επιθεώρηση και τη ροή διαδικασιών.

Πεδίο ασφαλείας: Χρησιμοποιείται για την παρακολούθηση προϊόντων, όπως PAN/ZOOM/TILT για κάμερες ασφαλείας.

Ιατρικός τομέας: Υδραυλικές αντλίες, αναπνευστικά και αναλυτές αίματος που χρησιμοποιούνται σε ιατρικούς σαρωτές, δειγματοληπτές, ψηφιακή στοματική φωτογραφία.

Στο πεδίο των ηλεκτρονικών ειδών κατανάλωσης, χρησιμοποιείται σε διάφορα στάδια της παραγωγής ηλεκτρονικών προϊόντων, όπως η εκτύπωση με πάστα συγκόλλησης, η τοποθέτηση SMT, η συγκόλληση με επανεξέταση, η οπτική επιθεώρηση, η παραγωγή καλωδίων με τερματικά,μηχανές διανομής, μηχανές στρωματοποίησης οθόνης, 3D εκτυπωτές κλπ.

Εξοπλισμός και όργανα ακριβείας: χρησιμοποιούνται σε μηχανές ΑΤΜ, εκτυπωτές inkjet, μηχανές χαρακτικής, μηχανές φωτογραφίας, εξοπλισμό ψεκασμού, περιφερειακά συστήματα υπολογιστών και συσκευές αποθήκευσης δεδομένων, όργανα ακριβείας,συστήματα πληροφοριών βιομηχανικού ελέγχου, αυτοματοποίησης γραφείων, ρομπότ και άλλων τομέων, ειδικά κατάλληλες για εφαρμογές με ομαλή λειτουργία, χαμηλό θόρυβο, γρήγορη απόκριση, μακρά διάρκεια ζωής και υψηλή ροπή παραγωγής.

Μηχανές και συσκευές για την κατασκευή υφασμάτων: Χρησιμοποιείται ευρέως σε υφαντικές μηχανές, όπως οι ηλεκτρονικές μηχανές κεντήματος.χαμηλός θόρυβος λειτουργίας, σταθερή λειτουργία, καλή απόδοση ελέγχου και χαμηλό συνολικό κόστος.

Πλατείες κινητές συσκευές: όπως οι μηχανές κοπής λέιζερ, οι εκτυπωτές, οι σαρωτές κλπ.

Όργανα μέτρησης: όπως 3D σαρωτές υψηλής ακρίβειας, οπτικός εξοπλισμός μέτρησης κ.λπ.

Ιατρικός εξοπλισμόςΧρησιμοποιούνται για ιατρικά και χειρουργικά όργανα κλπ.

Οθόνη κάμεραςΧρησιμοποιείται για εστίαση και μετακίνηση οπτικών συσκευών κλπ.

Αυτά τα σενάρια εφαρμογής απαιτούν συνήθως τους σταπτικούς κινητήρες να έχουν χαρακτηριστικά όπως υψηλή ακρίβεια, χαμηλό θόρυβο, γρήγορη απόκριση και μακρά διάρκεια ζωής για να ανταποκριθούν στην τοποθέτηση, τον έλεγχο,και τις απαιτήσεις απόδοσης των διαφόρων βιομηχανιών.

2Γενικές τεχνικές προδιαγραφές υβριδικού κινητήρα βήματος

3Δελτίο δεδομένων επιδόσεων υβριδικού σταπτήρα

4Μηχανικές διαστάσεις (σε mm)

5Διάγραμμα καλωδίωσης.

6. Στροφή ροπής Δείκτες ταχύτητας
