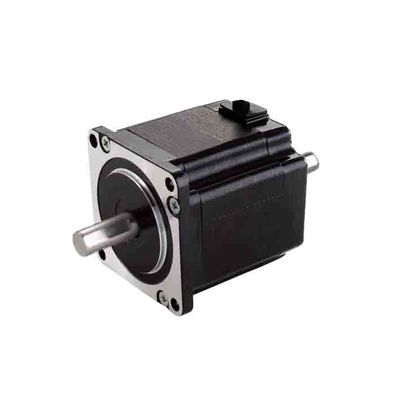

57AHS140 Τεσσάρων συρμάτων διπλού άξονα 2 φάσης υβριδικός βήμα κινητήρας

1. Σύνοψη προϊόντων

Ο κινητήρας βήματος είναι ένας εκτελεστικός οργανισμός που μετατρέπει ηλεκτρικούς παλμούς σε μετατόπιση γωνίας.Μπορείτε να ελέγξετε τη μετατόπιση γωνίας με τον έλεγχο του αριθμού των παλμών για να επιτύχετε το σκοπό της ακριβούς θέσηςΤαυτόχρονα, μπορείτε να ελέγξετε την ταχύτητα και την επιτάχυνση της περιστροφής του κινητήρα με τον έλεγχο της συχνότητας παλμού για να επιτευχθεί ο σκοπός της ρύθμισης της ταχύτητας.

Ο υβριδικός βήμα κινητήρας είναι σήμερα η πιο ευρέως χρησιμοποιούμενη βήμα κινητήρα, και όλοι είναι εξοικειωμένοι με το βήμα κινητήρα..

Πώς να επιλέξουμε τον κατάλληλο βήμα κινητήρα για τις εφαρμογές μας;

Επιλογή ροπής κινητήρα βήματος

Η ροπή του σταδιακού κινητήρα είναι παρόμοια με την "δύναμη" των παραδοσιακών κινητήρων.Η φυσική δομή του σταδιακού κινητήρα είναι εντελώς διαφορετική από τους κινητήρες AC και DC και η ισχύς εξόδου μπορεί να είναι μεταβλητή.

Γενικά, επιλέγουμε το μέγεθος του κινητήρα ανάλογα με την ανάγκη ροπής στη λειτουργία. Για παράδειγμα, αν η ροπή που απαιτείται είναι μικρότερη από 0,8N.M, κατάλληλοι είναι οι μηχανές βήματος μεγέθους 20/28/35/39/42mm.Εάν η απαιτούμενη ροπή είναι περίπου 1NΌταν η απαιτούμενη ροπή είναι αρκετές N.M. ή ακόμη περισσότερο, συνήθως επιλέγονται σταδιακοί κινητήρες με μέγεθος πλαισίου 86/110/130mm ή μεγαλύτερο.

Η επιλογή της ταχύτητας κινητήρα βήματος

Ιδιαίτερη προσοχή πρέπει να δοθεί στην ταχύτητα του στόχου σταπ κινητήρα. επειδή η ροπή εξόδου του κινητήρα είναι αντίστροφα ανάλογη με την ταχύτητα.όταν η ταχύτητα του κινητήρα σταπ είναι χαμηλή (500-600 στροφές ανά λεπτό ή χαμηλότερη ταχύτητα ανά λεπτό)Όταν η ταχύτητα του κινητήρα αυξάνεται, η ροπή του κινητήρα θα μειώνεται και ειδικά όταν η ταχύτητα του κινητήρα είναι 1000 rpm και άνω.

Μερικές φορές, όταν απαιτούνται κινητήρες υψηλής ταχύτητας, η αντίσταση της τροχιάς, η επαγωγικότητα και άλλοι δείκτες του σταδιακού κινητήρα πρέπει να εξετάζονται προσεκτικά.Επιλέξτε έναν κινητήρα με ελαφρώς λιγότερη επαγωγικότητα είναι καλύτεροΩστόσο, εάν θέλετε χαμηλή ταχύτητα και μεγάλη ροπή, ένας σταπτήρας με επαγωγικότητα τουλάχιστον 10mH είναι καλύτερος.

Επιλογή συχνότητας εκκίνησης χωρίς φορτίο

Εάν απαιτείται συχνή εκκίνηση και διακοπή σε σύντομο χρονικό διάστημα και η ταχύτητα είναι περίπου 1000 σ/min (ή υψηλότερη),Συνήθως είναι απαραίτητο να "επιταχυνθεί η εκκίνηση", δηλαδή χρειάζονται έναν κινητήρα με υψηλή συχνότητα εκκίνησης χωρίς φορτίο.

Επιλογή φάσης

Όσον αφορά την επιλογή του αριθμού των φάσεων του βήματος κινητήρα, πολλοί πελάτες δεν δίνουν αρκετή προσοχή.,Οι περισσότερες φορές, οι δύο φάσεις κινητήρες αρκούν.ειδικά για ακρίβεια ή ομαλότητα, 3 φάσεις ή 5 φάσεις μπορεί να είναι καλύτερα.

Επιλέξτε το επίπεδο προστασίας

Υπάρχουν ειδικοί κινητήρες βήματος, όπως αδιάβροχοι και αδιάβροχοι, αδιάβροχοι για ορισμένες ειδικές περιπτώσεις.

Άλλες ειδικές προδιαγραφές

Αν χρειάζεστε ειδικούς κινητήρες βήματος, παρακαλούμε επικοινωνήστε μαζί μας.κούφιο άξονα, διπλός άξονας, κωδικοποιητής, ζώνη, φρένα ζώνης κλπ.

Σήμερα, οι σταδιακοί κινητήρες χρησιμοποιούνται ευρέως στον τομέα του ελέγχου κίνησης.διάφορα θέματαπου πρέπει να σημειώνονται κατά τη χρήση υβριδικών σταπτικών κινητήρων.

Η ροπή του σταδιακού κινητήρα μειώνεται με την αύξηση της ταχύτητας.

Όταν ο κινητήρας βήματος περιστρέφεται, η επαγωγικότητα κάθε περιστροφής φάσης του κινητήρα θα σχηματίσει αντίστροφη ηλεκτροκινητική δύναμη.Σε αυτή την περίπτωση, το ρεύμα φάσης του κινητήρα μειώνεται με την αύξηση της συχνότητας (ή της ταχύτητας), με αποτέλεσμα τη μείωση της ροπής.

Ο σταδιακός κινητήρας μπορεί να λειτουργεί καλά σε χαμηλές ταχύτητες, αλλά αν υπερβαίνει μια ορισμένη ταχύτητα, μπορεί να μην ξεκινήσει ή να υπάρξει έντονος ήχος σφυρίχματος.

Ο σταδιακός κινητήρας έχει τεχνική παράμετρο: συχνότητα εκκίνησης χωρίς φορτίο, η οποία είναι η συχνότητα παλμού με την οποία ο σταδιακός κινητήρας μπορεί να ξεκινήσει κανονικά σε συνθήκες χωρίς φορτίο.Εάν η συχνότητα παλμού είναι υψηλότερη από αυτή την τιμή, ο κινητήρας δεν μπορεί να ξεκινήσει κανονικά και μπορεί να εμφανίσει απώλεια βήματος ή μπλοκάρισμα του ροτόρα.Θα πρέπει να υπάρχει μια διαδικασία επιτάχυνσης στην συχνότητα παλμού., δηλαδή η συχνότητα εκκίνησης θα πρέπει να είναι χαμηλότερη,και στη συνέχεια πρέπει να εφαρμοστεί μια ορισμένη επιτάχυνση για να επιτευχθεί η επιθυμητή υψηλή συχνότητα (η ταχύτητα του κινητήρα πρέπει να αυξηθεί από χαμηλή ταχύτητα σε υψηλή ταχύτητα).

Πώς να αντιμετωπιστούν οι δονήσεις και ο θόρυβος των υβριδικών βηματοκινητήρων δύο φάσεων κατά τη λειτουργία χαμηλών ταχυτήτων;

Τα εγγενή μειονεκτήματα των σταπ κινητήρων είναι οι υψηλές δονήσεις και ο θόρυβος κατά την περιστροφή χαμηλής ταχύτητας, οι οποίες μπορούν γενικά να ξεπεραστούν με τις ακόλουθες λύσεις:

Α. Εάν ο σταδιακός κινητήρας λειτουργεί ακριβώς στη ζώνη συντονισμού, η μηχανική μετάδοση, όπως η αλλαγή της αναλογίας μείωσης, μπορεί να αποφύγει τη ζώνη συντονισμού.

Β. Η πιο συχνά χρησιμοποιούμενη και βολική μέθοδος είναι η χρήση οδηγών με λειτουργίες υποδιαίρεσης.

Γ. Αντικατάσταση με βήμα κινητήρα με μικρότερη γωνία βήματος, όπως τρι-ή πεντα-φάση βήμα κινητήρα.

Οι εφαρμογές των υβριδικών κινητήρων βήματος Kaifull PRMCAS

Μηχανές εργαλείων και μηχανές χαρακτικής

Η εφαρμογή των σταδιακών κινητήρων στα εργαλεία μηχανών είναι επίσης πολύ κοινή.Με αυτόν τον τρόπο επιτυγχάνεται ακρίβεια και ταχύτητα στη μηχανική επεξεργασία των εργαστηρίωνΜπορεί να επιτύχει διαφορετικά αποτελέσματα επεξεργασίας, υψηλή ταχύτητα και υψηλή απόδοση.

Εξοπλισμός αυτοματισμού

Η εφαρμογή των σταπτέρων κινητήρων σε εξοπλισμό αυτοματισμού είναι επίσης πολύ εκτεταμένη.έτσι ώστε να επιτευχθεί αυτοματοποιημένος έλεγχος του εξοπλισμούΜπορεί να επιτύχει διαφορετικά αποτελέσματα ελέγχου, όπως υψηλή ταχύτητα και υψηλή σταθερότητα.

Μηχανές εκτύπωσης

Σε έναν εκτυπωτή, ένας κινητήρας βήματος χρησιμοποιείται για τον έλεγχο της κίνησης της κεφαλής εκτύπωσης, επιτυγχάνοντας έτσι την ακριβή εκτύπωση κειμένου, εικόνων και διαγραμμάτων.Μπορεί να επιτύχει διαφορετικά αποτελέσματα εκτύπωσης, όπως υψηλή ευκρίνεια, υψηλή ταχύτητα και υψηλή σταθερότητα.

Συσκευαστικά οχημάτων

Η εφαρμογή σταπτικών κινητήρων σε εξαρτήματα αυτοκινήτων είναι επίσης πολύ κοινή.παράθυραΤο σύστημα αυτό μπορεί να επιτύχει διαφορετικά αποτελέσματα ελέγχου, όπως υψηλή ταχύτητα και υψηλή αξιοπιστία.

Οπτικός εξοπλισμός

Σε οπτικό εξοπλισμό, οι βήμα κινητήρες χρησιμοποιούνται ευρέως στους διαμορφωτές, στη λεπτή ρύθμιση και σε άλλες πτυχές.χρησιμοποιούνται ευρέως σε διάφορους μηχανισμούς οπτικής θέσης, η οποία μπορεί να παρέχει μεγαλύτερη σταθερότητα και ακρίβεια για οπτικό εξοπλισμό.

Ιατρικές συσκευές

Οι μηχανές βήματος χρησιμοποιούνται ευρέως σε ιατρικές συσκευές, ειδικά σε χειρουργικά όργανα όπως λεπίδες και κοπτήρες.Η υψηλής ακρίβειας τοποθέτηση των σταπ κινητήρων μπορεί να βελτιώσει σημαντικά την ακρίβεια της χειρουργικής επέμβασης και να κάνει την χειρουργική επέμβαση ασφαλέστερηΟι κινητήρες βήματος μπορούν επίσης να χρησιμοποιηθούν σε συσκευές όπως βηματοδότης και σύριγγες.

Εφαρμογές ακριβούς θέσης

Οι κινητήρες βήματος μπορούν να ολοκληρώσουν ακριβείς εργασίες θέσης μέσω ποσοτικής κίνησης και σταθερών γωνιών βήματος, γεγονός που τους καθιστά ευρέως χρησιμοποιημένους σε διάφορους εξοπλισμούς θέσης ακριβείας,όπως οπτικός εξοπλισμός, κλωστοϋφαντουργικό εξοπλισμό, μηχανές κέντησης ηλεκτρονικού υπολογιστή, ιατρικό εξοπλισμό, εξοπλισμό αυτοματισμού κλπ.Και οι σταδιακοί κινητήρες είναι τέλειοι για τέτοιες εργασίες..

Συνοπτικά, οι σταδιακοί κινητήρες μπορούν να χρησιμοποιηθούν ευρέως σε διάφορους τομείς λόγω των χαρακτηριστικών ποσοτικής κίνησης και σταθερής γωνίας σταδιακού κινητήρα,παρέχοντας πιο ακριβή και αποτελεσματική κινητήρια δύναμη για μηχανικούς εξοπλισμούς για την επίτευξη υψηλότερης παραγωγικής απόδοσης και ποιότητας.

2Γενικές τεχνικές προδιαγραφές υβριδικού κινητήρα βήματος

3Δελτίο δεδομένων επιδόσεων υβριδικού σταπτήρα

4Μηχανικές διαστάσεις (σε mm)

5Διάγραμμα καλωδίωσης.

6. Στροφή ροπής Δείκτες ταχύτητας
