1. Σύνοψη προϊόντων

Ο κινητήρας βήματος είναι ένας εκτελεστικός οργανισμός που μετατρέπει ηλεκτρικούς παλμούς σε μετατόπιση γωνίας.Μπορείτε να ελέγξετε τη μετατόπιση γωνίας με τον έλεγχο του αριθμού των παλμών για να επιτύχετε το σκοπό της ακριβούς θέσηςΤαυτόχρονα, μπορείτε να ελέγξετε την ταχύτητα και την επιτάχυνση της περιστροφής του κινητήρα με τον έλεγχο της συχνότητας παλμού για να επιτευχθεί ο σκοπός της ρύθμισης της ταχύτητας.

Ο υβριδικός βήμα κινητήρας είναι σήμερα η πιο ευρέως χρησιμοποιούμενη βήμα κινητήρα, και όλοι είναι εξοικειωμένοι με το βήμα κινητήρα..

Πώς να επιλέξουμε τον κατάλληλο βήμα κινητήρα για τις εφαρμογές μας;

Επιλογή ροπής κινητήρα βήματος

Η ροπή του σταδιακού κινητήρα είναι παρόμοια με την "δύναμη" των παραδοσιακών κινητήρων.Η φυσική δομή του σταδιακού κινητήρα είναι εντελώς διαφορετική από τους κινητήρες AC και DC και η ισχύς εξόδου μπορεί να είναι μεταβλητή.

Γενικά, επιλέγουμε το μέγεθος του κινητήρα ανάλογα με την ανάγκη ροπής στη λειτουργία. Για παράδειγμα, αν η ροπή που απαιτείται είναι μικρότερη από 0,8N.M, κατάλληλοι είναι οι μηχανές βήματος μεγέθους 20/28/35/39/42mm.Εάν η απαιτούμενη ροπή είναι περίπου 1NΌταν η απαιτούμενη ροπή είναι αρκετές N.M. ή ακόμη περισσότερο, συνήθως επιλέγονται σταδιακοί κινητήρες με μέγεθος πλαισίου 86/110/130mm ή μεγαλύτερο.

Η επιλογή της ταχύτητας κινητήρα βήματος

Ιδιαίτερη προσοχή πρέπει να δοθεί στην ταχύτητα του στόχου σταπ κινητήρα. επειδή η ροπή εξόδου του κινητήρα είναι αντίστροφα ανάλογη με την ταχύτητα.όταν η ταχύτητα του κινητήρα σταπ είναι χαμηλή (500-600 στροφές ανά λεπτό ή χαμηλότερη ταχύτητα ανά λεπτό)Όταν η ταχύτητα του κινητήρα αυξάνεται, η ροπή του κινητήρα θα μειώνεται και ειδικά όταν η ταχύτητα του κινητήρα είναι 1000 rpm και άνω.

Μερικές φορές, όταν απαιτούνται κινητήρες υψηλής ταχύτητας, η αντίσταση της τροχιάς, η επαγωγικότητα και άλλοι δείκτες του σταδιακού κινητήρα πρέπει να εξετάζονται προσεκτικά.Επιλέξτε έναν κινητήρα με ελαφρώς λιγότερη επαγωγικότητα είναι καλύτεροΩστόσο, εάν θέλετε χαμηλή ταχύτητα και μεγάλη ροπή, ένας σταπτήρας με επαγωγικότητα τουλάχιστον 10mH είναι καλύτερος.

Επιλογή συχνότητας εκκίνησης χωρίς φορτίο

Εάν απαιτείται συχνή εκκίνηση και διακοπή σε σύντομο χρονικό διάστημα και η ταχύτητα είναι περίπου 1000 σ/min (ή υψηλότερη),Συνήθως είναι απαραίτητο να "επιταχυνθεί η εκκίνηση", δηλαδή χρειάζονται έναν κινητήρα με υψηλή συχνότητα εκκίνησης χωρίς φορτίο.

Επιλογή φάσης

Όσον αφορά την επιλογή του αριθμού των φάσεων του βήματος κινητήρα, πολλοί πελάτες δεν δίνουν αρκετή προσοχή.,Οι περισσότερες φορές, οι δύο φάσεις κινητήρες αρκούν.ειδικά για ακρίβεια ή ομαλότητα, 3 φάσεις ή 5 φάσεις μπορεί να είναι καλύτερα.

Επιλέξτε το επίπεδο προστασίας

Υπάρχουν ειδικοί κινητήρες βήματος, όπως αδιάβροχοι και αδιάβροχοι, αδιάβροχοι για ορισμένες ειδικές περιπτώσεις.

Άλλες ειδικές προδιαγραφές

Αν χρειάζεστε ειδικούς κινητήρες βήματος, παρακαλούμε επικοινωνήστε μαζί μας.κούφιο άξονα, διπλός άξονας, κωδικοποιητής, ζώνη, φρένα ζώνης κλπ.

Παρόλο που ο σταδιακός κινητήρας και η τεχνολογία ελέγχου του είναι σήμερα πολύ ώριμες, αν δεν χρησιμοποιείται σωστά, μπορεί να υπάρξει ακόμη μια κατάσταση απώλειας βήματος, δηλαδή, σφάλμα θέσης κλπ.να αναλύσει κάποια προβλήματα και λύσεις.

Η απώλεια παλμών κατά την αλλαγή της κατεύθυνσης οδηγεί σε ανακριβή θέση

Όταν αλλάζει κατεύθυνση, ο παλμός χάνεται, που σημαίνει ότι είναι ακριβής σε οποιαδήποτε κατεύθυνση, αλλά μόλις αλλάξει η κατεύθυνση, τα λάθη συσσωρεύονται, και όσο πιο πολλές φορές αλλάζει,Όσο πιο προκατειλημμένο είναι.

ΛύσηΓενικά, οι οδηγοί σταπ έχουν ορισμένες απαιτήσεις για τα σήματα κατεύθυνσης και παλμού.το σήμα κατεύθυνσης προσδιορίζεται λίγα μικροδευτερόλεπτα πριν από την άφιξη της πρώτης αυξανόμενης ή μειούμενης άκρης του παλμού (διαφορετικοί οδηγοί έχουν διαφορετικές απαιτήσεις)Διαφορετικά, θα υπάρξει ένας παλμός που θα τρέχει προς την αντίθετη κατεύθυνση από την πραγματική απαιτούμενη κατεύθυνση.με μικρότερες υποδιαιρέσεις να γίνονται πιο εμφανείςΗ κύρια λύση είναι να χρησιμοποιήσουμε λογισμικό για να αλλάξουμε τη λογική του παλμού ή να προσθέσουμε μια καθυστέρηση.

Η αρχική ταχύτητα είναι υπερβολικά υψηλή και η επιτάχυνση υπερβολικά μεγάλη, γεγονός που μερικές φορές προκαλεί απώλεια σταδίου.

Λύση: Λόγω των χαρακτηριστικών του σταδιακού κινητήρα, η αρχική ταχύτητα δεν πρέπει να είναι πολύ υψηλή, ειδικά όταν η αδράνεια φορτίου είναι μεγάλη.Έτσι ώστε η επίδραση να είναι μικρήΑν η ίδια επιτάχυνση είναι πολύ μεγάλη, θα έχει επίσης μεγάλη επίδραση στο σύστημα, το οποίο είναι απλή υπέρβαση

Ανεπαρκής ροπή κινητήρα

Λύση:Αυξήστε το ρεύμα του κινητήρα κατάλληλα, αυξήστε την τάση του προοδευτικού οδηγού (δώστε προσοχή στον προαιρετικό οδηγό) και επιλέξτε έναν κινητήρα με υψηλότερη ροπή.

Η ηλεκτρομαγνητική παρέμβαση του περιβάλλοντος προκαλεί λανθασμένη λειτουργία του ελεγκτή ή του οδηγού, με αποτέλεσμα την ανακριβή τοποθέτηση.

Είναι απαραίτητο να προσδιοριστεί η πηγή της διαταραχής και να μειωθεί η ηλεκτρομαγνητική παρεμβολή της στο σύστημα βήματος, όπως η αύξηση της χωρικής απόστασης, χρησιμοποιώντας προστατευμένα καλώδια για τις γραμμές σήματος,και διασφάλιση της καλής γείωσης του ελεγκτή ή του οδηγού για να μπλοκάρει τα κανάλια επικοινωνίας και να βελτιώσει την ικανότητά του κατά των παρεμβολών.

Λύσεις:

• Αντικαθιστώντας τα συνηθισμένα καλώδια με καλώδια διπλής προστασίας, οι γραμμές σήματος στο σύστημα διαχωρίζονται από καλώδια με υψηλό ρεύμα ή υψηλή τάση για να μειωθεί η ικανότητα ηλεκτρομαγνητικής παρεμβολής.
• Φιλτράρετε τα κύματα διαταραχής από το ηλεκτρικό δίκτυο χρησιμοποιώντας φίλτρα ισχύος,και προσθέτουν φίλτρα ισχύος στα τερματικά εισόδου μεγάλων ηλεκτρικών εξοπλισμού σε επιτρεπόμενες συνθήκες για τη μείωση των παρεμβολών μεταξύ των συσκευών εντός του συστήματος.
• Για τη μετάδοση σήματος μεταξύ συσκευών είναι προτιμότερο να χρησιμοποιούνται φωτοηλεκτρικές συσκευές αποκλεισμού.τα σήματα παλμού και κατεύθυνσης πρέπει να μεταδίδονται χρησιμοποιώντας διαφορικές μεθόδους με φωτοηλεκτρικό αποκλεισμόΣε ορθολογικά φορτία (όπως ηλεκτρομαγνητικοί ρελέι, σολενοειδείς βαλβίδες), ένα κύκλωμα απορρόφησης χωρητικότητας αντίστασης ή ταχείας εκφόρτισης προστίθεται και στα δύο άκρα.Τα ορθολογικά φορτία μπορούν να βιώσουν μια κορυφαία τάση 10-100 φορές στην αρχική στιγμή, εάν η συχνότητα λειτουργίας είναι άνω των 20KHZ.

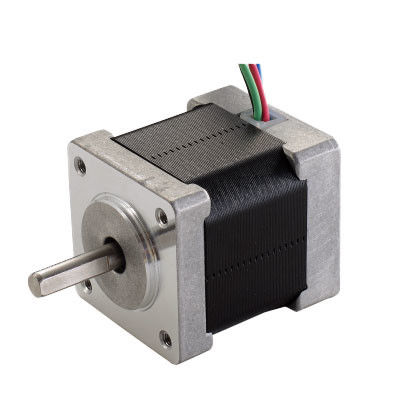

Οι εφαρμογές των υβριδικών κινητήρων βήματος Kaifull PRMCAS

Οι υβριδικοί σταπτέρ κινητήρες Kaifull χρησιμοποιούνται κυρίως σε ψηφιακά συστήματα ελέγχου, με υψηλή ακρίβεια και αξιόπιστη λειτουργία.μπορεί επίσης να επιτευχθεί έλεγχος κλειστού κυκλώματοςΟι κινητήρες βήματος έχουν χρησιμοποιηθεί ευρέως σε ψηφιακά συστήματα ελέγχου, όπως συσκευές μετατροπής ψηφιακών σε αναλογικά, εργαλεία μηχανών CNC, περιφερειακά συστήματα υπολογιστών, αυτόματες συσκευές καταγραφής, ρολόγια κλπ.,έχουν επίσης εφαρμοστεί σε γραμμές παραγωγής βιομηχανικής αυτοματοποίησης, εξοπλισμό εκτύπωσης κλπ.

Τα σενάρια εφαρμογής των σταπτικών κινητήρων Kaifull είναι πολύ ευρεία, και τα ακόλουθα είναι μερικά παραδείγματα εφαρμογής:

Βιομηχανικός τομέας:Οι κινητήρες βήματος χρησιμοποιούνται στην οδική οργάνωση, τον εξοπλισμό παραγωγής αυτοματισμού μηχανημάτων, την κατασκευή ρομπότ, την επιθεώρηση και τη ροή διαδικασιών.

Πεδίο ασφαλείας: Χρησιμοποιείται για την παρακολούθηση προϊόντων, όπως PAN/ZOOM/TILT για κάμερες ασφαλείας.

Ιατρικός τομέας: Υδραυλικές αντλίες, αναπνευστικά και αναλυτές αίματος που χρησιμοποιούνται σε ιατρικούς σαρωτές, δειγματοληπτές, ψηφιακή στοματική φωτογραφία.

Στο πεδίο των ηλεκτρονικών ειδών κατανάλωσης, χρησιμοποιείται σε διάφορα στάδια της παραγωγής ηλεκτρονικών προϊόντων, όπως η εκτύπωση με πάστα συγκόλλησης, η τοποθέτηση SMT, η συγκόλληση με επανεξέταση, η οπτική επιθεώρηση, η παραγωγή καλωδίων με τερματικά,μηχανές διανομής, μηχανές στρωματοποίησης οθόνης, 3D εκτυπωτές κλπ.

Εξοπλισμός και όργανα ακριβείας: χρησιμοποιούνται σε μηχανές ΑΤΜ, εκτυπωτές inkjet, μηχανές χαρακτικής, μηχανές φωτογραφίας, εξοπλισμό ψεκασμού, περιφερειακά συστήματα υπολογιστών και συσκευές αποθήκευσης δεδομένων, όργανα ακριβείας,συστήματα πληροφοριών βιομηχανικού ελέγχου, αυτοματοποίησης γραφείων, ρομπότ και άλλων τομέων, ειδικά κατάλληλες για εφαρμογές με ομαλή λειτουργία, χαμηλό θόρυβο, γρήγορη απόκριση, μακρά διάρκεια ζωής και υψηλή ροπή παραγωγής.

Μηχανές και συσκευές για την κατασκευή υφασμάτων: Χρησιμοποιείται ευρέως σε υφαντικές μηχανές, όπως οι ηλεκτρονικές μηχανές κεντήματος.χαμηλός θόρυβος λειτουργίας, σταθερή λειτουργία, καλή απόδοση ελέγχου και χαμηλό συνολικό κόστος.

Πλατείες κινητές συσκευές: όπως οι μηχανές κοπής λέιζερ, οι εκτυπωτές, οι σαρωτές κλπ.

Όργανα μέτρησης: όπως 3D σαρωτές υψηλής ακρίβειας, οπτικός εξοπλισμός μέτρησης κ.λπ.

Ιατρικός εξοπλισμόςΧρησιμοποιούνται για ιατρικά και χειρουργικά όργανα κλπ.

Οθόνη κάμεραςΧρησιμοποιείται για εστίαση και μετακίνηση οπτικών συσκευών κλπ.

Αυτά τα σενάρια εφαρμογής απαιτούν συνήθως τους σταπτικούς κινητήρες να έχουν χαρακτηριστικά όπως υψηλή ακρίβεια, χαμηλό θόρυβο, γρήγορη απόκριση και μακρά διάρκεια ζωής για να ανταποκριθούν στην τοποθέτηση, τον έλεγχο,και τις απαιτήσεις απόδοσης των διαφόρων βιομηχανιών.

2Γενικές τεχνικές προδιαγραφές υβριδικού κινητήρα βήματος

3Δελτίο δεδομένων επιδόσεων υβριδικού σταπτήρα

4Μηχανικές διαστάσεις (σε mm)

5Διάγραμμα καλωδίωσης.

6. Στροφή ροπής Δείκτες ταχύτητας
