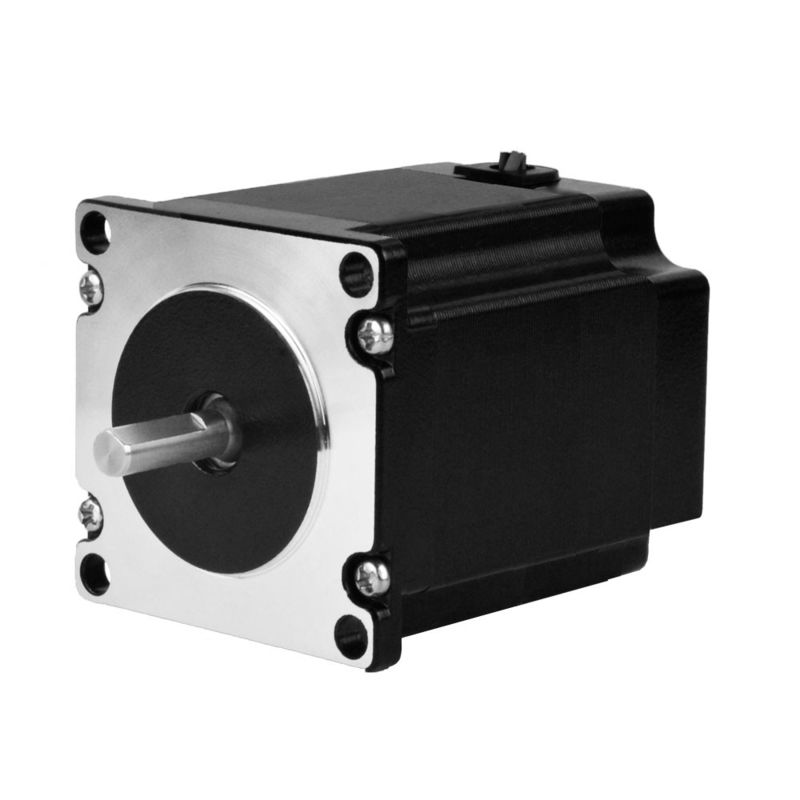

1Γενική εικόνα του προϊόντος

Ο κινητήρας βήματος είναι ένας κινητήρας που μετατρέπει το σήμα ηλεκτρικού παλμού σε αντίστοιχη μετατόπιση γωνίας ή μετατόπιση γραμμής.Μπορεί να χρησιμοποιήσει την ποσότητα και τη συχνότητα του παλμού για τον έλεγχο της περιστροφής (γωνία περιστροφήςΓια κάθε παλμό, ο περιστροφέας του κινητήρα περιστρέφεται σε γωνία ή προς τα εμπρός, και η μετατόπιση γωνίας εξόδου ή η μετατόπιση γραμμής είναι ανάλογη με τον παλμό εισόδου,και η ταχύτητα είναι ανάλογη με τη συχνότητα των παλμώνΩς εκ τούτου, ο κινητήρας βήματος ονομάζεται επίσης κινητήρας παλμού.

Στην περίπτωση μη υπερφόρτωσης, η ταχύτητα του κινητήρα και η θέση στάσης εξαρτώνται μόνο από τη συχνότητα και τον αριθμό της παλμικής εισόδου, χωρίς να επηρεάζονται από την αλλαγή φορτίου.Προσθέστε ένα σήμα παλμού στον κινητήραΤο πλεονέκτημα αυτής της γραμμικής σχέσης μεταξύ παλμού και γωνιακής περιστροφής, συν το γεγονός ότι ένας βήμα κινητήρας έχει μόνο περιοδικά σφάλματα χωρίς σωρευτικά σφάλματα,να κάνει το βήμα κινητήρα που χρησιμοποιείται ευρέως στην ταχύτητα αυτοματισμού, θέση και άλλα πεδία ελέγχου εύκολα.

Με την ανάπτυξη της έρευνας προϊόντων και την ανάπτυξη της τεχνολογίας, η απόδοση του συστήματος βήματος έχει βελτιωθεί ακόμη περισσότερο.Δεν θα υπάρχει απώλεια βήματος στις μέρες μας., και η διάρκεια ζωής είναι πολύ μεγάλη, σχεδόν δεν χρειάζεται συντήρηση, γεγονός που καθιστά τους βήματα δημοφιλείς και χρησιμοποιούνται ευρέως σε πολλά είδη εφαρμογών ελέγχου κίνησης βιομηχανικής αυτοματοποίησης.

Σήμερα, οι σταδιακοί κινητήρες χρησιμοποιούνται ευρέως στον τομέα του ελέγχου κίνησης.Πολλά θέματα που πρέπει να σημειωθούνόταν χρησιμοποιούνται υβριδικοί σταπτήρες.

Η ροπή του σταδιακού κινητήρα μειώνεται με την αύξηση της ταχύτητας.

Όταν ο κινητήρας βήματος περιστρέφεται, η επαγωγικότητα κάθε περιστροφής φάσης του κινητήρα θα σχηματίσει αντίστροφη ηλεκτροκινητική δύναμη.Σε αυτή την περίπτωση, το ρεύμα φάσης του κινητήρα μειώνεται με την αύξηση της συχνότητας (ή της ταχύτητας), με αποτέλεσμα τη μείωση της ροπής.

Ο σταδιακός κινητήρας μπορεί να λειτουργεί καλά σε χαμηλές ταχύτητες, αλλά αν υπερβαίνει μια ορισμένη ταχύτητα, μπορεί να μην ξεκινήσει ή να υπάρξει έντονος ήχος σφυρίχματος.

Ο σταδιακός κινητήρας έχει τεχνική παράμετρο: συχνότητα εκκίνησης χωρίς φορτίο, η οποία είναι η συχνότητα παλμού με την οποία ο σταδιακός κινητήρας μπορεί να ξεκινήσει κανονικά σε συνθήκες χωρίς φορτίο.Εάν η συχνότητα παλμού είναι υψηλότερη από αυτή την τιμή, ο κινητήρας δεν μπορεί να ξεκινήσει κανονικά και μπορεί να εμφανίσει απώλεια βήματος ή μπλοκάρισμα του ροτόρα.Θα πρέπει να υπάρχει μια διαδικασία επιτάχυνσης στην συχνότητα παλμού., δηλαδή η συχνότητα εκκίνησης θα πρέπει να είναι χαμηλότερη,και στη συνέχεια πρέπει να εφαρμοστεί μια ορισμένη επιτάχυνση για να επιτευχθεί η επιθυμητή υψηλή συχνότητα (η ταχύτητα του κινητήρα πρέπει να αυξηθεί από χαμηλή ταχύτητα σε υψηλή ταχύτητα).

Πώς να αντιμετωπιστούν οι δονήσεις και ο θόρυβος των υβριδικών βηματοκινητήρων δύο φάσεων κατά τη λειτουργία χαμηλών ταχυτήτων;

Τα εγγενή μειονεκτήματα των σταπ κινητήρων είναι οι υψηλές δονήσεις και ο θόρυβος κατά την περιστροφή χαμηλής ταχύτητας, οι οποίες μπορούν γενικά να ξεπεραστούν με τις ακόλουθες λύσεις:

Α. Εάν ο σταδιακός κινητήρας λειτουργεί ακριβώς στη ζώνη συντονισμού, η μηχανική μετάδοση, όπως η αλλαγή της αναλογίας μείωσης, μπορεί να αποφύγει τη ζώνη συντονισμού.

Β. Η πιο συχνά χρησιμοποιούμενη και βολική μέθοδος είναι η χρήση οδηγών με λειτουργίες υποδιαίρεσης.

Γ. Αντικατάσταση με βήμα κινητήρα με μικρότερη γωνία βήματος, όπως τρι-ή πεντα-φάση βήμα κινητήρα.

Οι εφαρμογές των υβριδικών κινητήρων βήματος Kaifull PRMCAS

Μηχανές εργαλείων και μηχανές χαρακτικής

Η εφαρμογή των σταδιακών κινητήρων στα εργαλεία μηχανών είναι επίσης πολύ κοινή.Με αυτόν τον τρόπο επιτυγχάνεται ακρίβεια και ταχύτητα στη μηχανική επεξεργασία των εργαστηρίωνΜπορεί να επιτύχει διαφορετικά αποτελέσματα επεξεργασίας, υψηλή ταχύτητα και υψηλή απόδοση.

Εξοπλισμός αυτοματισμού

Η εφαρμογή των σταπτέρων κινητήρων σε εξοπλισμό αυτοματισμού είναι επίσης πολύ εκτεταμένη.έτσι ώστε να επιτευχθεί αυτοματοποιημένος έλεγχος του εξοπλισμούΜπορεί να επιτύχει διαφορετικά αποτελέσματα ελέγχου, όπως υψηλή ταχύτητα και υψηλή σταθερότητα.

Μηχανές εκτύπωσης

Σε έναν εκτυπωτή, ένας κινητήρας βήματος χρησιμοποιείται για τον έλεγχο της κίνησης της κεφαλής εκτύπωσης, επιτυγχάνοντας έτσι την ακριβή εκτύπωση κειμένου, εικόνων και διαγραμμάτων.Μπορεί να επιτύχει διαφορετικά αποτελέσματα εκτύπωσης, όπως υψηλή ευκρίνεια, υψηλή ταχύτητα και υψηλή σταθερότητα.

Συσκευαστικά οχημάτων

Η εφαρμογή σταπτικών κινητήρων σε εξαρτήματα αυτοκινήτων είναι επίσης πολύ κοινή.παράθυραΤο σύστημα αυτό μπορεί να επιτύχει διαφορετικά αποτελέσματα ελέγχου, όπως υψηλή ταχύτητα και υψηλή αξιοπιστία.

Οπτικός εξοπλισμός

Σε οπτικό εξοπλισμό, οι βήμα κινητήρες χρησιμοποιούνται ευρέως στους διαμορφωτές, στη λεπτή ρύθμιση και σε άλλες πτυχές.χρησιμοποιούνται ευρέως σε διάφορους μηχανισμούς οπτικής θέσης, η οποία μπορεί να παρέχει μεγαλύτερη σταθερότητα και ακρίβεια για οπτικό εξοπλισμό.

Ιατρικές συσκευές

Οι μηχανές βήματος χρησιμοποιούνται ευρέως σε ιατρικές συσκευές, ειδικά σε χειρουργικά όργανα όπως λεπίδες και κοπτήρες.Η υψηλής ακρίβειας τοποθέτηση των σταπ κινητήρων μπορεί να βελτιώσει σημαντικά την ακρίβεια της χειρουργικής επέμβασης και να κάνει την χειρουργική επέμβαση ασφαλέστερηΟι κινητήρες βήματος μπορούν επίσης να χρησιμοποιηθούν σε συσκευές όπως βηματοδότης και σύριγγες.

Εφαρμογές ακριβούς θέσης

Οι κινητήρες βήματος μπορούν να ολοκληρώσουν ακριβείς εργασίες θέσης μέσω ποσοτικής κίνησης και σταθερών γωνιών βήματος, γεγονός που τους καθιστά ευρέως χρησιμοποιημένους σε διάφορους εξοπλισμούς θέσης ακριβείας,όπως οπτικός εξοπλισμός, κλωστοϋφαντουργικό εξοπλισμό, μηχανές κέντησης ηλεκτρονικού υπολογιστή, ιατρικό εξοπλισμό, εξοπλισμό αυτοματισμού κλπ.Και οι σταδιακοί κινητήρες είναι τέλειοι για τέτοιες εργασίες..

Συνοπτικά, οι σταδιακοί κινητήρες μπορούν να χρησιμοποιηθούν ευρέως σε διάφορους τομείς λόγω των χαρακτηριστικών ποσοτικής κίνησης και σταθερής γωνίας σταδιακού κινητήρα,παρέχοντας πιο ακριβή και αποτελεσματική κινητήρια δύναμη για μηχανικούς εξοπλισμούς για την επίτευξη υψηλότερης παραγωγικής απόδοσης και ποιότητας.

2Γενικές τεχνικές προδιαγραφές υβριδικού κινητήρα βήματος

3Δελτίο δεδομένων επιδόσεων υβριδικού σταπτήρα

4Μηχανικές διαστάσεις (σε mm)

5Διάγραμμα καλωδίωσης.

6. Στροφή ροπής Δείκτες ταχύτητας
