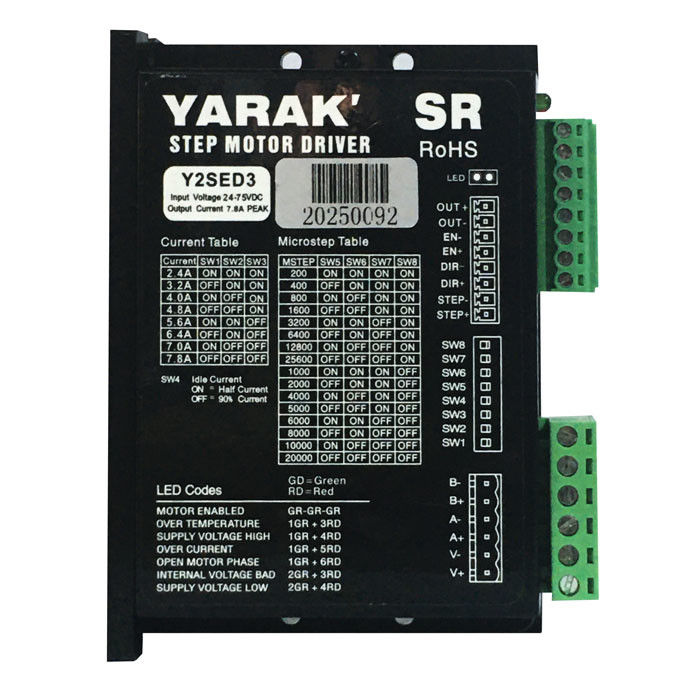

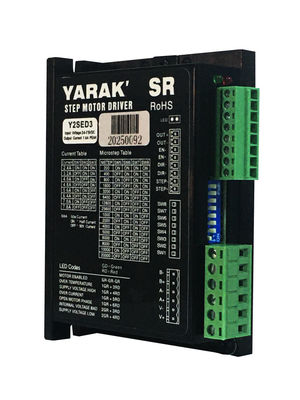

Y2SED3 7.8A 2 φάσης DC Stepper Drive με έξοδο συναγερμού 24-75VDC είσοδος t για Nema 34 Hybrid StepperMotor

1. Σύνοψη προϊόντων

Ο Y2SED3 είναι ένας ανταγωνιστικός σε τιμές υβριδικός σταπτέρ οδηγός με εξαιρετικές επιδόσεις και υψηλή αξιοπιστία, μακρά διάρκεια ζωής, ο οποίος είναι ιδανικός για εφαρμογές και πελάτες ευαίσθητους στην τιμή.

Ο οδηγός βήματος είναι μια συσκευή που πραγματοποιεί ακριβή έλεγχο κίνησης μετατρέποντας ηλεκτρικούς παλμούς σε ρεύμα ελέγχου κίνησης του κινητήρα.ο οδηγός ελέγχει το ρεύμα του κινητήρα βήματος για να παράγει μια αντίστοιχη κίνηση περιστροφήςΚάθε παλμός μπορεί να περιστρέφεται ή να κινείται ένα βήμα, έτσι ώστε να επιτευχθεί ακριβής έλεγχος της κίνησης μέσω συσσωρευμένων παλμών.

Σύμφωνα με τη μέθοδο οδήγησης ενός οδηγού βήματος, υπάρχουν κυρίως τρεις τύποι μεθόδων οδήγησης: οδήγηση πλήρους βήματος, οδήγηση μισού βήματος και οδήγηση υποδιαίρεσης ή οδήγηση μικρής βήματος.Η κύρια διαφορά είναι οι ακρίβειες ελέγχου είναι διαφορετικές και η μικρο-stepping οδήγηση έχει την υψηλότερη ακρίβειαΗ κίνηση με πλήρες βήμα και με μισό βήμα δεν χρησιμοποιείται πολύ, οπότε επικεντρώνονται στους οδηγούς υποδιαίρεσης.

Ο οδηγός διαίρεσης έχει δύο πλεονεκτήματα: εξαιρετικά χαμηλή δόνηση και υψηλή ακρίβεια θέσης, έτσι ώστε να μπορεί να χρησιμοποιηθεί σε όλες τις εφαρμογές που χρειάζονται οδηγό βήματος.Η βασική αρχή είναι ότι οι δύο σπείρες του κινητήρα ελέγχονται σύμφωνα με τα μικροβήματα των κυμάτων sinus και cosine αντίστοιχαΓια παράδειγμα, ο οδηγός 8 υποδιαίρεσης χρειάζεται 200 * 8 = 1600 παλμούς για κάθε γύρο.η υποδιαίρεση μπορεί εύκολα να επιτύχει 128 διαίρεση, που σημαίνει ότι χρειάζονται 128*200 = 25600 παλμούς για έναν γύρο.

Οι κινητήρες βήματος χρησιμοποιούνται ευρέως στον αυτοματισμό εργοστασίων, στα μηχανήματα γλυπτικής, στην κατασκευή ηλεκτρονικών προϊόντων, στη διαλογή της εφοδιαστικής, στα ρομπότ, σε διάφορα ειδικά εξοπλισμούς αυτοματισμού, σε ιατρικό εξοπλισμό,Μηχανές εργαλείων CNC, εξοπλισμός λέιζερ, μηχανήματα εκτύπωσης, επεξεργασία υλικών, σύστημα ασφάλειας, σύστημα πλοήγησης, βιομηχανική δοκιμή και μέτρηση κλπ. Υπάρχουν πολλοί τομείς όπως συστήματα μέτρησης και μετρήσεων.

2Βασικές τεχνικές προδιαγραφές

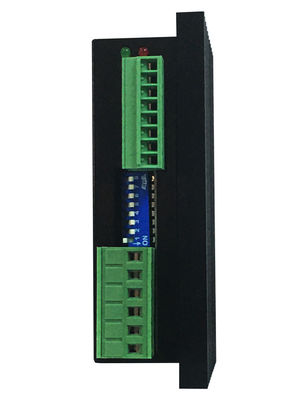

3. Εξωτερικές διεπαφές Stepper Driver

4. Περιγραφή του δείκτη κατάστασης LED

Με βάση τους δείκτες κατάστασης LED, μπορεί να προσδιοριστεί η κατάσταση εργασίας του οδηγού ή οι ανωμαλίες που την προκαλούν.

5. Έκδοση Τρέχουσες ρυθμίσεις

Ρυθμίσεις ρεύματος Idel,

6. Δοκιμαστικό διακόπτη

7- Σήματα ελέγχου.

περιγραφές των εισερχόμενων σημάτων ως εξής,

Σημείωση: Λειτουργία CW και CCW ενεργοποιημένη με την εσωτερική ρύθμιση jumper

9Συνδέσεις.

Συνδέσεις εισόδου:

Συνδέσεις εξόδου

10Μηχανικές διαστάσεις
