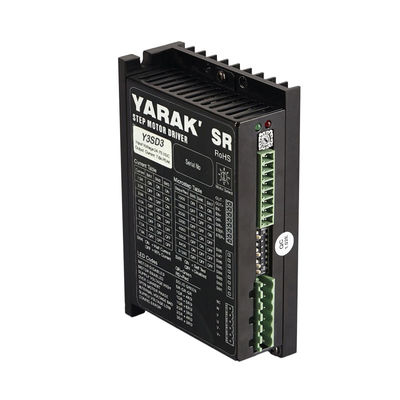

Y3SD3 7.8A 3 φάσεων Stepper Motor Driver με έξοδο συναγερμού 24-75VDC Εισερχόμενη τάση 1.5 - 7.8A Έξοδος ρεύματος

Ονομασία μάρκας:	YARAK
Αριθμός μοντέλου:	Y3SD3
Τροποποιημένο:	≥50PCS
Πληροφορίες συσκευασίας:	10pcs για κάθε χαρτοκιβώτιο
Όροι πληρωμής:	Τ/Τ βάσει εταιρικού λογαριασμού

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Πιστοποίηση:

CE, ROHS

Τύπος:

Ανοιχτός βρόχος με έξοδο συναγερμού

Φάση:

3η φάση

Τεχνολογία:

24 έως 75VDC

ρεύμα εξόδου:

1.5 έως 7.8A

Τρόπος ελέγχου:

Πλεονέκτημα + Κατεύθυνση, CW & CCW

Έξοδος συναγερμού:

- Ναι, ναι.

Σήμα ελέγχου:

5 VDC και 24 VDC συμβατό

Ειδικές λειτουργίες:

Αυτόματη ρύθμιση, αυτοδοκιμασία, έξοδος συναγερμού, μικροδιασταλτική διατόπιση φορτίου και βελτιστοπ

ρεύμα Idel:

50% ή 90% με ρύθμιση Jumper

Συνδυασμός κινητήρων:

3 φάσεις Nema17 έως Nema34

Σημαντικά σημεία:

Σύνθετο σχεδιασμό, ευρεία συμβατότητα εφαρμογών, άριστη απόδοση και αξιοπιστία

Προσαρμογή:

Διαθέσιμο με MOQ

Δυνατότητα προσφοράς:

10000 κομμάτια το μήνα

Επισημαίνω:

3 Stepper φάσης οδηγός μηχανών

Y3SD3 Στάπτης κινητήρας κίνησης

Περιγραφή του προϊόντος

Y3SD3 7.8A 3Φάσης Στάππερ Μηχανή Με Έξοδο συναγερμού 24-75VDC Εισδοτική τάση και 1.5 έως 7.8A Έξοδο ρεύματος

1. Σύνοψη προϊόντων
Το Y3SD3 είναι μια 3-φασική κίνηση 3-φασικού κινητήρα-βήματος DC, η οποία μπορεί να ταιριάζει με 3-φασικό υβριδικό 3-φασικό κινητήρα-βήματος με ονομαστικό ρεύμα φάσης από 1,5A έως 7,8A.Η ακρίβεια και η ομαλότητα του 3-φασικού συστήματος βήματος είναι καλύτερη από την 2-φασικήΓενικά.

Αρχές επιλογής οδηγού βήματος:

Οι ακόλουθοι παράγοντες πρέπει να λαμβάνονται υπόψη για την επιλογή ενός κατάλληλου οδηγού σταπ: τύπος κινητήρα, τάση κινητήρα, ρεύμα φάσης κινητήρα, μικροσταπτική ή υποδιαίρεση, μέγιστη συχνότητα εισόδου και μηχανικό μέγεθος.

Οι ανοιχτοί και κλειστοί βήμα κινητήρες βήμα χρειάζονται διαφορετικούς οδηγούς.υπολογίζει την ροπή που απαιτείται για τον σταδιακό κινητήρα.

Όταν επιλέγετε την κίνηση βήματος, πρέπει να βεβαιωθείτε ότι το ρεύμα εξόδου της κίνησης είναι μεγαλύτερο εύρος.Το ρεύμα εξόδου της κίνησης δεν πρέπει να είναι μικρότερο από 1.4 φορές το ονομαστικό ρεύμα του κινητήρα.

Επιλέξτε διαφορετικές μικροδιαίρεση ή υποδιαίρεση για να δοκιμάσετε την ομαλότητα του κινητήρα.

Επειδή η συχνότητα του σήματος εισόδου παλμού καθορίζει την ταχύτητα του κινητήρα, όταν απαιτείται η υψηλή ταχύτητα,είναι αναγκαίο να επιβεβαιωθεί ειδικά εάν η μονάδα κίνησης μπορεί να λαμβάνει επαρκώς υψηλή συχνότητα σήματος ελέγχου.Αυτό εξαρτάται κυρίως από τις επιδόσεις της φωτοβολταϊκής συσκευής ζεύξης και από το αν οι επιδόσεις του περιφερειακού κυκλώματος φίλτρου μπορούν να φιλτράρουν σαφώς το σήμα υψηλής συχνότητας παρεμβολής..

Τέλος, θα πρέπει να εξετάσετε εάν το μέγεθος της κίνησης βήματος ταιριάζει με το μέγεθος του χώρου τοποθέτησης της εγκατάστασης.

Το Y3SD3 χρησιμοποιείται ευρέως σε εφαρμογές ελέγχου κίνησης, όπως αυτοματισμός εργοστασίων, μηχανές γλυπτικής, κατασκευή ηλεκτρονικών προϊόντων, διαλογή εφοδιαστικής, ρομπότ, διάφοροι ειδικοί εξοπλισμός αυτοματισμού,ιατρικό εξοπλισμό, μηχανήματα CNC, εξοπλισμός λέιζερ, μηχανήματα εκτύπωσης, επεξεργασία υλικών, σύστημα ασφάλειας, σύστημα πλοήγησης, βιομηχανική δοκιμή και μέτρηση κλπ.Υπάρχουν πολλοί τομείς όπως τα συστήματα μέτρησης και μέτρησης.

2Βασικές τεχνικές προδιαγραφές

Άρθρο	Περιγραφή
Τεχνολογία	24 έως 75VDC
ρεύμα εξόδου	1.5 έως 7.8A (Περίπου)
Τρόπος ελέγχου	Χτύπος και κατεύθυνση, ΣΥ και ΣΥ
Σήμα ελέγχου	5VDC και 24VDC συμβατό
Μικρό βήμα Πεδίο	8 τύποι, 5-256 Micro Step ρυθμίσεις, Από 1000 έως 51200 Pules/Γύρο
ρεύμα αδρανής	50% ή 90% από τοποθέτηση Jumpers
Ειδικές λειτουργίες	Αυτοκινητική ρύθμιση, αυτοδοκιμασία, έξοδος συναγερμού, επιλογή αδράνειας φορτίου
Σημείο εισόδου Φιλτράρισμα	Διαθέσιμο, όχι ανοιχτό.
Προστασία	Μεταλλικό, υψηλή ηλεκτρομαγνητική απόδοση, Πολυεπίπεδης ηλεκτρική προστασία
Συνδυασμός κινητήρων	Προσαρμοσμένη σε τρίφασιμους κινητήρες σταπ
Προμηθευτές ηλεκτρικής ενέργειας	Προσαρμόζεται σε τροφοδοσίες συνεχούς ρεύματος 6A και άνω

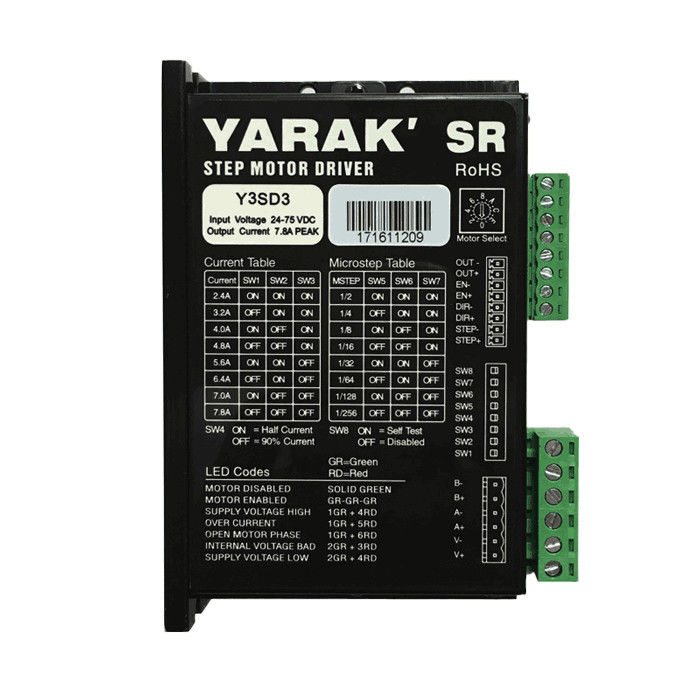

3. Εξωτερικές διεπαφές Stepper Driver
Y3SD3 7.8A 3 φάσεων Stepper Motor Driver με έξοδο συναγερμού 24-75VDC Εισερχόμενη τάση 1.5 - 7.8A Έξοδος ρεύματος 0

4. Περιγραφή του δείκτη κατάστασης LED
Με βάση τους δείκτες κατάστασης LED, μπορεί να προσδιοριστεί η κατάσταση εργασίας του οδηγού ή οι ανωμαλίες που την προκαλούν.
Y3SD3 7.8A 3 φάσεων Stepper Motor Driver με έξοδο συναγερμού 24-75VDC Εισερχόμενη τάση 1.5 - 7.8A Έξοδος ρεύματος 1
5. Έκδοση Τρέχουσες ρυθμίσεις

Εναλλακτικά ρυθμίσεις			Σημαντικό ρεύμα /A
SW1	SW2	SW3	Σημαντικό ρεύμα /A
Ακύρωση.	Ακύρωση.	Ακύρωση.	7.8
Πάνω	Ακύρωση.	Ακύρωση.	7.0
Ακύρωση.	Πάνω	Ακύρωση.	5.8
Πάνω	Πάνω	Ακύρωση.	5.2
Ακύρωση.	Ακύρωση.	Πάνω	4.0
Πάνω	Ακύρωση.	Πάνω	3.0
Ακύρωση.	Πάνω	Πάνω	2.0
Πάνω	Πάνω	Πάνω	1.5

Ρυθμίσεις ρεύματος Idel

ΔΕΠ
SW4	Πάνω	50% του ρεύματος λειτουργίας
SW4	Ακύρωση.	90% του ρεύματος λειτουργίας

6. Δοκιμαστικό διακόπτη

			Y3SD3
SW5	SW6	SW7	Μικρο Βήμα	Χτύπος Γύρω.
Ακύρωση.	Ακύρωση.	Ακύρωση.	256	51200
Πάνω	Ακύρωση.	Ακύρωση.	32	6400
Ακύρωση.	Πάνω	Ακύρωση.	25	5000
Πάνω	Πάνω	Ακύρωση.	20	4000
Ακύρωση.	Ακύρωση.	Πάνω	16	3200
Πάνω	Ακύρωση.	Πάνω	10	2000
Ακύρωση.	Πάνω	Πάνω	8	1600
Πάνω	Πάνω	Πάνω	5	1000

7- Σήματα ελέγχου.
περιγραφές των εισερχόμενων σημάτων ως εξής,

Εμφάνιση	Ονομασία τερματικού σταθμού	Λειτουργία
ΣΤΑΠΟ	Σήμα παλμού	Λαμβάνουμε σήμα 5-24V/NPN/PNP
DIR	Σημείο κατεύθυνσης	Λαμβάνουμε σήμα 5-24V/NPN/PNP
Επικεφαλής	Ενεργοποίηση σήματος	Παραλαβή σήματος 5-24V/NPN/PNP· EN χωρίς είσοδο, ενεργοποίηση κινητήρα

8Συνδέσεις.
Συνδέσεις εισόδου:
Y3SD3 7.8A 3 φάσεων Stepper Motor Driver με έξοδο συναγερμού 24-75VDC Εισερχόμενη τάση 1.5 - 7.8A Έξοδος ρεύματος 2
Συνδέσεις εισόδου:

9Μηχανικές διαστάσεις
