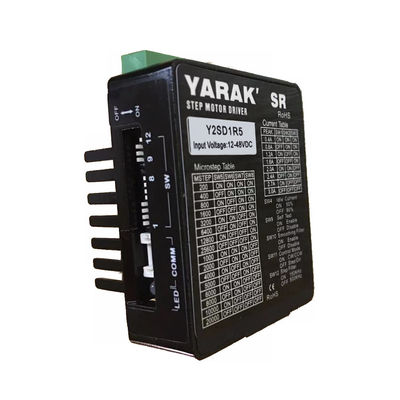

Συμπληκτικός οδηγός μικρού βήματος ανοικτού βρόχου 3.0A 2 φάσης Y2SD1R5 12 έως 48VDC εισροή

Ονομασία μάρκας:	YARAK
Αριθμός μοντέλου:	Y2SD1R5 Μίνι
Τροποποιημένο:	≥50PCS
Πληροφορίες συσκευασίας:	50pcs για κάθε κουτί
Όροι πληρωμής:	Τ/Τ βάσει εταιρικού λογαριασμού

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Πιστοποίηση:

CE, ROHS

Τύπος:

Ανοιχτός βρόχος

Φάση:

Φάση 2

Τεχνολογία:

12 σε 48Vdc

Τρόπος ελέγχου:

Πλεονέκτημα + Κατεύθυνση, CW & CCW

Σήμα ελέγχου:

5 VDC και 24 VDC συμβατό

ρεύμα εξόδου (A):

0.4 προς 3.0

Ειδικές λειτουργίες:

Αυτόματη ρύθμιση, αυτοδοκιμασία, επιλογή αδράνειας φορτίου, φιλτράρισμα σήματος εισόδου, προστασία π

Συνδυασμός κινητήρων:

Nema 8 έως 34

Σημαντικά σημεία:

Σύνθετο σχεδιασμό, ευρεία συμβατότητα εφαρμογών, άριστη απόδοση και αξιοπιστία

Προσαρμογή:

Διαθέσιμο με MOQ

Δυνατότητα προσφοράς:

10000 κομμάτια το μήνα

Επισημαίνω:

Ανοιχτό βρόχο Mini Stepper Driver

Μίνι Stepper Driver 3.0A

Υ2SD1R5

Περιγραφή του προϊόντος

Y2SD1R5 3.0A 2 φάσεις ανοικτής βρόχας Mini Stepper Drive με συμπαγές σχεδιασμό για Nema 8 έως 23 υβριδικούς κινητήρες βρόχων

1. Σύνοψη προϊόντων

Αυτό το YSD1R5 μίνι οδηγός βήμα είναι εξειδικευμένο από το εξαιρετικά μικρό μέγεθος με μέγιστη ισχύ 3A,Το υλικό αυτό είναι ιδανικό για εφαρμογές που δεν διαθέτουν πολύ χώρο για την εγκατάσταση σταπ drivers..

Οι ψηφιακοί οδηγοί βήματος υιοθετούν DSP για επεξεργασία σήματος και έλεγχο για καλύτερη απόδοση και ευέλικτη προσαρμογή προσανατολισμένη στην εφαρμογή.και ακριβής έλεγχος της κινητικής κίνησης μέσω ενός καλά σχεδιασμένου αλγόριθμου ελέγχουΗ μέγιστη διαφορά μεταξύ του αναλογικού και του ψηφιακού κινητήρα βήματος είναι ότι ο ψηφιακός μπορεί να μειώσει αποτελεσματικά τις δονήσεις, τον θόρυβο και την θέρμανση του βήματος,ειδικά σε συνθήκες χαμηλής ταχύτητας και χαμηλής μικροεπιτάχυνσης (υποδιαίρεσης)Γενικά, οι ψηφιακοί οδηγοί σταπ έχουν καλύτερη απόδοση από τους αναλογικούς.

Επίσης, η θέρμανση του Y2SD1R5 είναι σχετικά μικρή, γεγονός που το καθιστά επίσης κατάλληλο για θέρμανση ευαίσθητων εφαρμογών, όπως ιατρικές εφαρμογές, χημικές εφαρμογές κλπ.

Μερικά πλεονεκτήματα:

Υψηλή ακρίβεια: Η κίνηση του βήματος είναι πολύ ακριβής, έτσι ώστε να επιτευχθεί υψηλή ακρίβεια στον έλεγχο της κίνησης.

Χωρίς συσσωρευμένα σφάλματα: Σε αντίθεση με τον ελεγκτικό κινητήρα, ο οδηγός του σταπτέρου κινητήρα δεν συσσωρεύει σφάλματα και τα βήματα κάθε περιστροφής ή κίνησης είναι σταθερά.

Γρήγορη απόκριση: Ο οδηγός κινητήρα βήματος έχει σύντομο χρόνο απόκρισης, ο οποίος μπορεί να επιτύχει ακριβή έλεγχο κίνησης σε σύντομο χρονικό διάστημα.

Εξοικονόμηση ενέργειας: Επειδή ο οδηγός του σταπτέρ κινητήρα λαμβάνει τον ηλεκτρικό παλμό μόνο όταν είναι απαραίτητος, έχει χαμηλή κατανάλωση ενέργειας.

Εύκολη συντήρηση: Η δομή της κινητήρας σταδιακής κίνησης είναι απλή, οπότε είναι σχετικά εύκολη στη συντήρηση.

2Βασικές τεχνικές προδιαγραφές

Άρθρο	Περιγραφή
Τεχνολογία	12 έως 48VDC
ρεύμα εξόδου	0.4 έως 3,0A (πίκος)
Τρόπος ελέγχου	Χτύπος και κατεύθυνση, CW & CCW (Επιλέγεται από τον πηδούντα επί του σκάφους)
Σήμα ελέγχου	5VDC και 24VDC συμβατό
Μικρό βήμα Πεδίο	16 τύποι, 1-128 Micro Step Settings, Από 200 έως 25600 Pules/Γύρο
ρεύμα αδρανής	50% ή 90% από τοποθέτηση Jumpers
Ειδικές λειτουργίες	Αυτόματη ρύθμιση, αυτοδοκιμασία, μικροδιαστολή βημάτων, Επιλογή αδράνειας φορτίου
Σημείο εισόδου Φιλτράρισμα	Ψηφιακό φιλτράρισμα 150KHz για σενάρια χαμηλού μικροβήματος Ψηφιακό φιλτράρισμα 2MHz για σενάρια υψηλών μικροδιαστάσεων
Προστασία	Μεταλλικό, υψηλή ηλεκτρομαγνητική απόδοση, Πολυεπίπεδης ηλεκτρική προστασία
Συνδυασμός κινητήρων	Προσαρμόζεται στους σταπτικούς κινητήρες Nema11 έως Nema23

3. Εξωτερικές διεπαφές Stepper Driver

Συμπληκτικός οδηγός μικρού βήματος ανοικτού βρόχου 3.0A 2 φάσης Y2SD1R5 12 έως 48VDC εισροή 0

4. Περιγραφή του δείκτη κατάστασης LED

Με βάση τους δείκτες κατάστασης LED, μπορεί να προσδιοριστεί η κατάσταση εργασίας του οδηγού ή οι ανωμαλίες που την προκαλούν.

Συμπληκτικός οδηγός μικρού βήματος ανοικτού βρόχου 3.0A 2 φάσης Y2SD1R5 12 έως 48VDC εισροή 1

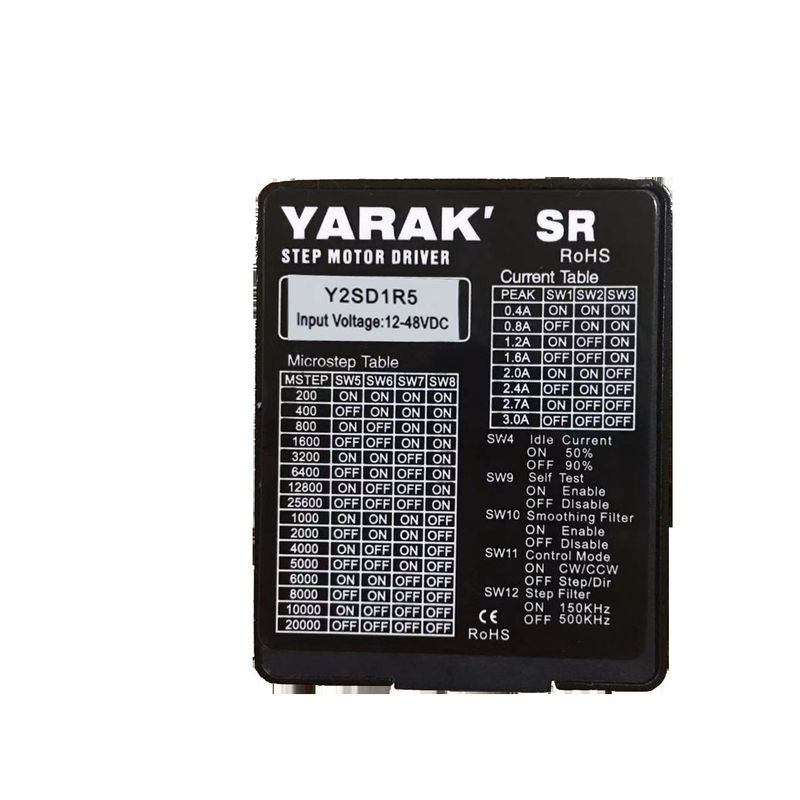

5. Έκδοση Τρέχουσες ρυθμίσεις

Εναλλακτικά ρυθμίσεις			Σημαντικό ρεύμα /A
SW1	SW2	SW3	Σημαντικό ρεύμα /A
Ακύρωση.	Ακύρωση.	Ακύρωση.	3.0
Πάνω	Ακύρωση.	Ακύρωση.	2.7
Ακύρωση.	Πάνω	Ακύρωση.	2.4
Πάνω	Πάνω	Ακύρωση.	2.0
Ακύρωση.	Ακύρωση.	Πάνω	1.6
Πάνω	Ακύρωση.	Πάνω	1.2
Ακύρωση.	Πάνω	Πάνω	0.8
Πάνω	Πάνω	Πάνω	0.4

Το Idel current μπορεί να ρυθμιστεί στο 50% του nromal όταν το SW4 είναι ON και στο 90% όταν είναι OFF.

6. Δοκιμαστικό διακόπτη

SW5	SW6	SW7	SW8	Μικροβήματα	ΠΡΡ
ΑΠΟF	ΑΠΕΛΕΙΣΜΟΥ	ΑΠΕΛΕΙΣΜΟΥ	0 FF	125	25000
Ενεργός	ΑΠΕΛΕΙΣΜΟΥ	ΑΠΕΛΕΙΣΜΟΥ	0 FF	100	20000
ΑΠΕΛΕΙΣΜΟΥ	Ενεργός	ΑΠΕΛΕΙΣΜΟΥ	0 FF	50	10000
Ενεργός	Ενεργός	ΑΠΕΛΕΙΣΜΟΥ	0 FF	40	8000
ΑΠΕΛΕΙΣΜΟΥ	ΑΠΕΛΕΙΣΜΟΥ	Ενεργός	0 FF	25	5000
Ενεργός	ΑΠΕΛΕΙΣΜΟΥ	Ενεργός	0 FF	20	4000
ΑΠΕΛΕΙΣΜΟΥ	Ενεργός	Ενεργός	0 FF	10	2000
Ενεργός	Ενεργός	Ενεργός	0 FF	5	1000
ΑΠΕΛΕΙΣΜΟΥ	ΑΠΕΛΕΙΣΜΟΥ	ΑΠΕΛΕΙΣΜΟΥ	0 N	128	25600
Ενεργός	ΑΠΕΛΕΙΣΜΟΥ	ΑΠΕΛΕΙΣΜΟΥ	0 N	64	12800
ΑΠΕΛΕΙΣΜΟΥ	Ενεργός	ΑΠΕΛΕΙΣΜΟΥ	0 N	32	6400
Ενεργός	Ενεργός	ΑΠΕΛΕΙΣΜΟΥ	0 N	16	3200
ΑΠΕΛΕΙΣΜΟΥ	ΑΠΕΛΕΙΣΜΟΥ	Ενεργός	0 N	8	1600
Ενεργός	ΑΠΕΛΕΙΣΜΟΥ	Ενεργός	0 N	4	800
ΑΠΕΛΕΙΣΜΟΥ	Ενεργός	Ενεργός	0 N	2	400
Ενεργός	Ενεργός	Ενεργός	0 N	1	200

7. Άλλες ρυθμίσεις DIP

- Όχι, όχι.	Λειτουργία	Περιγραφή
SW9	Αυτοεξέταση	Ενεργοποίηση: ο κινητήρας περιστρέφεται με ταχύτητα 1 στροφή/δευτερόλεπτο για 1 γύρο με τα ρολόγια των ρολογιών και 1 γύρο προς τα πίσω.
SW10	Μικροδιασταλτική παρεμβολή	Ενεργοποίηση: Ενεργοποίηση μικροδιασταλτικής διαστολής, προτείνω Χρησιμοποιείται όταν το μικρό βήμα είναι μικρότερο από 8.
SW11	Επιλογή λειτουργίας παλμού	Επικοινωνία: CW και CCW Ακύρωση: Παλμός και κατεύθυνση
SW12	Εισερχόμενο σήμα Ψηφιακό φιλτράρισμα	Ενεργός: 150kHz, κατάλληλος για χαμηλές ρυθμίσεις μικροβήματος Ακύρωση: 2MHz, κατάλληλος για υψηλές ρυθμίσεις μικροβήματος

8- Σήματα ελέγχου.

περιγραφές των εισερχόμενων σημάτων ως εξής,

Εμφάνιση	Ονομασία τερματικού σταθμού	Λειτουργία
ΣΤΑΠΟ	Σήμα παλμού	Λαμβάνουμε σήμα 5-24V/NPN/PNP
DIR	Σημείο κατεύθυνσης	Λαμβάνουμε σήμα 5-24V/NPN/PNP
Επικεφαλής	Ενεργοποίηση σήματος	Παραλαβή σήματος 5-24V/NPN/PNP· EN χωρίς είσοδο, ενεργοποίηση κινητήρα

9Συνδέσεις.

Συνδέσεις εισόδου:

Συμπληκτικός οδηγός μικρού βήματος ανοικτού βρόχου 3.0A 2 φάσης Y2SD1R5 12 έως 48VDC εισροή 2

10Μηχανικές διαστάσεις

Συμπληκτικός οδηγός μικρού βήματος ανοικτού βρόχου 3.0A 2 φάσης Y2SD1R5 12 έως 48VDC εισροή 3
