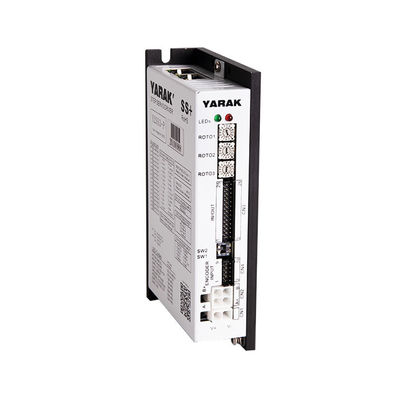

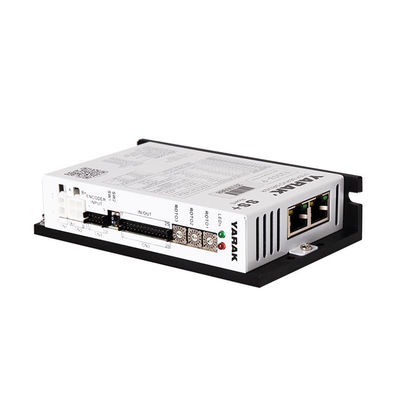

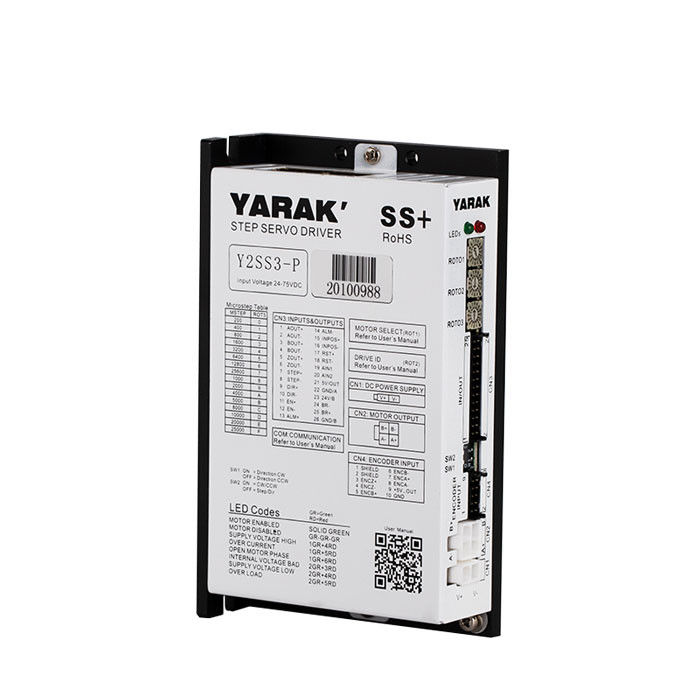

Εισαγωγή συνεχούς ρεύματος 4.5A 2 φάσης βήμα servo drive κλειστό βρόχο με κωδικοποιητές Y2SS3-P

Ονομασία μάρκας:	YARAK
Αριθμός μοντέλου:	Y2SS3-P
Τροποποιημένο:	≥50PCS
Πληροφορίες συσκευασίας:	50pcs για κάθε κουτί
Όροι πληρωμής:	Τ/Τ βάσει εταιρικού λογαριασμού

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Πιστοποίηση:

CE, ROHS

Τύπος:

Κλειστού κύκλου, Step Servo

Έξοδος συναγερμού:

- Ναι, ναι.

Φάση:

Φάση 2

Τεχνολογία:

24 έως 48VDC

Τρόπος ελέγχου:

Πλεονέκτημα + Κατεύθυνση, CW & CCW

Σήμα ελέγχου:

5 VDC και 24 VDC συμβατό

ρεύμα εξόδου (A):

1.0 έως 4.5A

Ειδικές λειτουργίες:

Αυτόματη ρύθμιση, έξοδος συναγερμού, βελτιστοποίηση αδράνειας φορτίου, αυτόματη ρύθμιση ρεύματος φορ

Συνδυασμός κινητήρων:

Nema8 έως 34

Σημαντικά σημεία:

Δυναμικός έλεγχος ρεύματος, ανοιχτού κύκλου και κλειστού κύκλου συμβατό, ευρείας κινητήρα και εφαρμο

Προσαρμογή:

Διαθέσιμο με MOQ

Δυνατότητα προσφοράς:

10000 κομμάτια το μήνα

Επισημαίνω:

Κλειστό βρόχο βήμα servo drive

2 Φάσης Στάδιο Servo Drive

Περιγραφή του προϊόντος

Y2SS3-P Αναπροσαρμοστική 4.5A 2 φάσης κλειστού βρόχου βήμα σερβοκίνηση με κωδικοποιητές για βιομηχανική αυτοματοποίηση

1. Σύνοψη προϊόντων

Χαρακτηριστικά

◆ Συνεχής ροή σερβοκινητήρα

◆ Προσαρμοστικός κινητήρας και φορτίο,ρυθμίζει το ρεύμα αυτόματα0,5-8,0A

◆ Πρόσβαση τάσης: 24 - 75 VDC

◆ Τρόπος ελέγχου παλμού + κατεύθυνσης / διπλού παλμού

◆ 16 υποδιαίρεση σταθμών προαιρετικά

◆ Σύνθημα ελέγχου 5-24V συμβατό

◆ Πολλαπλή ηλεκτρική προστασία

Το Y2SS3-P υιοθετεί τεχνολογία ελέγχου σερβο, και χρησιμοποιείται ευρέως στον αυτοματισμό εργοστασίων, σε μηχανές γλυπτικής, στην κατασκευή ηλεκτρονικών προϊόντων, στη διαλογή logistics, σε ρομπότ, σε διάφορους ειδικούς εξοπλισμούς αυτοματισμού,ιατρικός εξοπλισμός, μηχανήματα CNC, εξοπλισμός λέιζερ, μηχανήματα εκτύπωσης, επεξεργασία υλικών, σύστημα ασφάλειας, σύστημα πλοήγησης, βιομηχανική δοκιμή και μέτρηση κλπ.Υπάρχουν πολλοί τομείς όπως τα συστήματα μέτρησης και μέτρησης.

2. Εξωτερικές διεπαφές Stepper Driver

Εισαγωγή συνεχούς ρεύματος 4.5A 2 φάσης βήμα servo drive κλειστό βρόχο με κωδικοποιητές Y2SS3-P 0

3. Περιγραφή του δείκτη κατάστασης LED

Με βάση τους δείκτες κατάστασης LED, μπορεί να προσδιοριστεί η κατάσταση εργασίας του οδηγού ή οι ανωμαλίες που την προκαλούν.

Εμφάνιση

Χρώμα

Εξηγήστε

ΑιχμάλωτοςΕπείγοντα

Πράσινο

Το πράσινο φως αναβοσβήνει όταν ο οδηγός είναι κανονικός

Λάθος

Κόκκινο

Όταν ο οδηγός έκανε λάθος, τα φανάρια

αναβοσβήνει εναλλάξ

Κατάσταση	Αποτυχία	*Αιτίες*
γκρέεαναβοσβήνει	Οδήγησηφυσιολογικό	--
Πάντοτε πράσινο.σε	Μην οδηγείς.ενεργοποιημένο	Το λιμάνι EN έχει υψηλό επίπεδοεισροή
κόκκινο και 1πράσινο	Η θερμοκρασία του κινητήρα είναι πολύυψηλή	Πρέπει να ενισχυθεί ηθερμότητα
κόκκινο και 1πράσινο	Οδήγηση Δύναμη εισροή Τελειώσαμε. τάση	Δύναμη προμήθεια τάση είναι μεγαλύτερο από 75V
κόκκινο και 1πράσινο	Οδήγησέ με.ρεύμα	Ελαττώματα καλωδίωσης κινητήρα ή κακήεπαφή
κόκκινο και 1πράσινο	Ανοιχτή επικάλυψη κινητήρακύκλωμα	Ο κινητήρας δεν είναι συνδεδεμένος.- Ναι, καλά.
κόκκινο και 2πράσινο	Εσωτερική τάση κίνησηςσφάλμα	Η δύναμη είναι πάρα πολύχαμηλά
κόκκινο και 2πράσινο	Οδήγηση Δύναμη εισροή υπό τάση	Τετάρτη είναι μικρότερη από 24V
5 κόκκινα και 2πράσινο	Τελειώσαμε.φορτίο	Υπερβαίνειφορτίο

4. Δοκιμαστικό διακόπτη

SW 1	SW 2	SW 3	SW 4	Μικροβήματα	ΠΡΡ
ΑΠΟF	ΑΠΕΛΕΙΣΜΟΥ	ΑΠΕΛΕΙΣΜΟΥ	0 FF	125	25000
Ενεργός	ΑΠΕΛΕΙΣΜΟΥ	ΑΠΕΛΕΙΣΜΟΥ	0 FF	100	20000
ΑΠΕΛΕΙΣΜΟΥ	Ενεργός	ΑΠΕΛΕΙΣΜΟΥ	0 FF	50	10000
Ενεργός	Ενεργός	ΑΠΕΛΕΙΣΜΟΥ	0 FF	40	8000
ΑΠΕΛΕΙΣΜΟΥ	ΑΠΕΛΕΙΣΜΟΥ	Ενεργός	0 FF	25	5000
Ενεργός	ΑΠΕΛΕΙΣΜΟΥ	Ενεργός	0 FF	20	4000
ΑΠΕΛΕΙΣΜΟΥ	Ενεργός	Ενεργός	0 FF	10	2000
Ενεργός	Ενεργός	Ενεργός	0 FF	5	1000
ΑΠΕΛΕΙΣΜΟΥ	ΑΠΕΛΕΙΣΜΟΥ	ΑΠΕΛΕΙΣΜΟΥ	0 N	128	25600
Ενεργός	ΑΠΕΛΕΙΣΜΟΥ	ΑΠΕΛΕΙΣΜΟΥ	0 N	64	12800
ΑΠΕΛΕΙΣΜΟΥ	Ενεργός	ΑΠΕΛΕΙΣΜΟΥ	0 N	32	6400
Ενεργός	Ενεργός	ΑΠΕΛΕΙΣΜΟΥ	0 N	16	3200
ΑΠΕΛΕΙΣΜΟΥ	ΑΠΕΛΕΙΣΜΟΥ	Ενεργός	0 N	8	1600
Ενεργός	ΑΠΕΛΕΙΣΜΟΥ	Ενεργός	0 N	4	800
ΑΠΕΛΕΙΣΜΟΥ	Ενεργός	Ενεργός	0 N	2	400
Ενεργός	Ενεργός	Ενεργός	0 N	1	200

5Επιλογή μοντέλου κινητήρα και ελέγχου

Εμφάνιση

Εναλλακτικά

Λειτουργία

SW 5

Κατεύθυνση περιστροφής του κινητήρα

ΕΠΙ:ΚΑΚΗ κατεύθυνση

ΕΠΕ:Κατεύθυνση CCW

SW 6

Επιλογή μονο- και διπλού παλμού

Ενεργοποίηση:CW/CCW λειτουργία ελέγχου

ΕΠΙΤΡΟΠΟΙΗΣΗ:ΣΤΗΜΑ/ΔΙΡ

6- Σήματα ελέγχου.

περιγραφές των εισερχόμενων σημάτων ως εξής,

Εμφάνιση	Ονομασία τερματικού σταθμού	Λειτουργία
ΣΤΑΠΟ	Σήμα παλμού	Λαμβάνουμε σήμα 5-24V/NPN/PNP
DIR	Σημείο κατεύθυνσης	Λαμβάνουμε σήμα 5-24V/NPN/PNP
Επικεφαλής	Ενεργοποίηση σήματος	Παραλαβή σήματος 5-24V/NPN/PNP· EN χωρίς είσοδο, ενεργοποίηση κινητήρα

Τα σήματα εξόδου λειτουργούν ως εξής.

Εμφάνιση

Ονομασία τερματικού σταθμού

Λειτουργία

ΑΛΜ

Λάθος εξόδου

Όταν ο δίσκος είναι λάθος, η

Η πύλη εξόδου είναι συνδεδεμένη με μέγιστη ισχύ 3 0 V @ 1 0 0 m A

INPOS

Έκδοση σε θέση

Αφού ο κινητήρας είναι στη θέση του,

η πύλη εξόδου είναι συνδεδεμένη με μέγιστη ισχύ 3 0 V @ 1 0 0 m A

7Συνδέσεις.

Συνδέσεις εισόδου:

Εισαγωγή συνεχούς ρεύματος 4.5A 2 φάσης βήμα servo drive κλειστό βρόχο με κωδικοποιητές Y2SS3-P 1

Συνδέσεις εξόδου:

Εισαγωγή συνεχούς ρεύματος 4.5A 2 φάσης βήμα servo drive κλειστό βρόχο με κωδικοποιητές Y2SS3-P 2

8Μηχανικές διαστάσεις

Εισαγωγή συνεχούς ρεύματος 4.5A 2 φάσης βήμα servo drive κλειστό βρόχο με κωδικοποιητές Y2SS3-P 3

Ετικέτες:
